7 особенностей использования Pogo Pin
Коннекторы с пружинными контактами (также известные как коннекторы Pogo Pin) постепенно становятся популярными и используются в продуктах крупных известных производителей. Например Apple и Microsoft.
О происхождении Pogo Pin
Что касается 7 причин, упомянутых в заголовке, то следующее кратко объясняет происхождение пружинного штифта. Соединители обычно используются уже более 50 лет. Инженеры с более высоким стажем сначала не рекомендовали пого-штифты. Они считали, что использование пого-пинов было нестабильным, слаботочным, чувствительным к любой вибрации и не подходящим для другого оборудования для передачи данных.
Поскольку в последние годы индустрия тестирования полупроводников переживает бум, производительность подпружиненных тестовых штырей значительно улучшилась. В ответ на технологическое развитие размер продукта должен быть сведен к минимуму. Чтобы соответствовать спецификациям соединителя, к соединителям с подвижным штырьком применяются испытательные штырьки для полупроводниковых процессов. Пого-штифт, сделанный средним датчиком, почти меньше 2 мм, и редко меньше 0,1 мм.
Хотите знать, почему разъемы с пого-штырями так популярны в наши дни?
Почему это применимо ко многим приложениям? позвольте мне сказать вам!
1. Сравнительно более низкая стоимость
В большинстве соединителей используется процесс штамповки, при котором металлическому листу придается соответствующая форма с помощью модулей. Нажмите на это видео, чтобы узнать о процессе!
Напротив, в пого-штифтах используется процесс точения для быстрого поворота металлического ложа без дополнительного соскабливания концов. Разница между этими двумя процессами заключается в стоимости изготовления модулей. Модули могут стоить до 5 долларов США000, и они, конечно же, включены в стоимость и являются одним из факторов, влияющих на цену продукта. Стоимость рассчитывается следующим образом:
Цена соединителя плюс стоимость/количество модуля=окончательная цена за единицу соединителя
0,4 доллара США плюс 3500 долларов США/10.000=0,75 долларов США
Подпружиненные разъемы являются наиболее эффективной альтернативой, особенно для небольшого количества разъемов, которые необходимо настроить. В проиллюстрированном примере спред может увеличиться до 80 процентов.
2. Улучшить пользовательский опыт
Подпружиненные разъемы очень удобны, и в продуктах Apple мы уверены, что это так. Когда я впервые использовал магнитное зарядное устройство для планшета Apple, я был очень сбит с толку. Пока оно находится близко к ноутбуку, зарядное устройство будет напрямую подключено к компьютеру, что очень удобно в использовании и имеет продуманный дизайн.
Как только эти продукты будут немного улучшены, они могут дать впечатляющие результаты для потребителей и привлечь больше клиентов, лояльных к бренду. Pogo pins улучшают качество обслуживания клиентов, в частности, благодаря автоматизированному и последовательному использованию.
3. Больше подходит для использования в небольших размерах

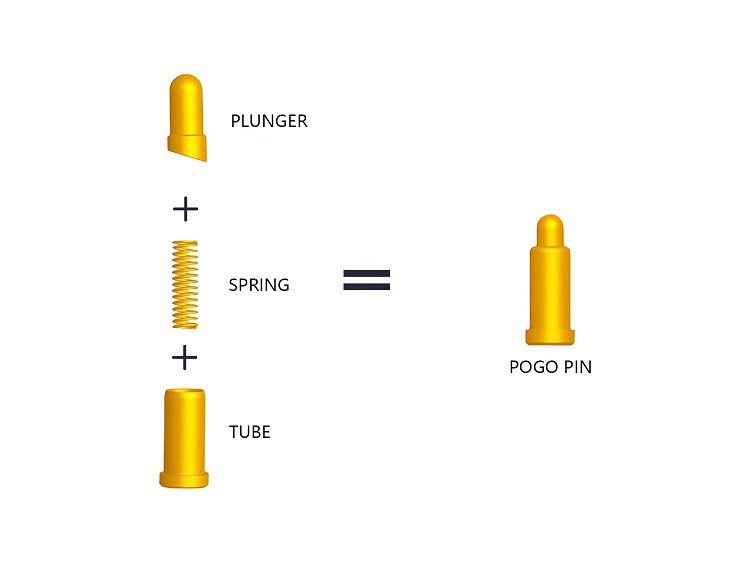

Большинство разъемов стабильны, но относительно громоздки, в противном случае они маленькие, но легко повреждаются. Тем не менее, разъем пружинного типа сочетает в себе два вышеуказанных преимущества, а его размер чрезвычайно мал, но он может выдержать 1,000,000 раз использования. Когда винтовая пружина равномерно сжата, пружина увеличивает давление на изгиб. Благодаря специальной конструкции внутренней пружины он может поддерживать небольшие преимущества размера и стабильности.
4. Вариант с наибольшим сроком службы
Соединители с пого-штырями чрезвычайно прочны. В отличие от других соединителей, когда пружинные штифты сжимаются вертикально, все компоненты могут в определенной степени уменьшить износ каждого компонента в процессе прессования. Проблема в том, что при вставке разъема с обеих сторон будут царапины, которые разрушат покрытие поверхности, снизят пропускную способность по току и серьезно повлияют на большее усилие, необходимое для использования штекерного разъема. Однако, когда компоненты пружинного штифта трутся, не затрагивая стержень иглы и трубку иглы, инженер ограничивает и определяет силу трения, создаваемую внутри.
5. Высокая терпимость
Соединитель с подвижным контактом обеспечивает большее пространство для перемещения, чем внутренняя структура обычного соединителя, и дает инженерам и пользователям большую степень свободы при использовании соединителя, а производственная ошибка не вызовет слишком много проблем. Например, в случае партнерства LG со смартфоном G6 возникла проблема с неисправным датчиком отпечатков пальцев на задней панели телефона. Когда пользователь прикасается к датчику отпечатков пальцев, небольшой плоский пружинный разъем внутри мобильного телефона возвращается в систему мобильного телефона. В теплых регионах пластиковая задняя оболочка расширяется, чтобы отделить соединение от разъема. Используйте пружинные штифты, чтобы избежать соединения Чрезмерный ход, производимый устройством во время использования, что приводит к повреждению.
6. Простота сборки

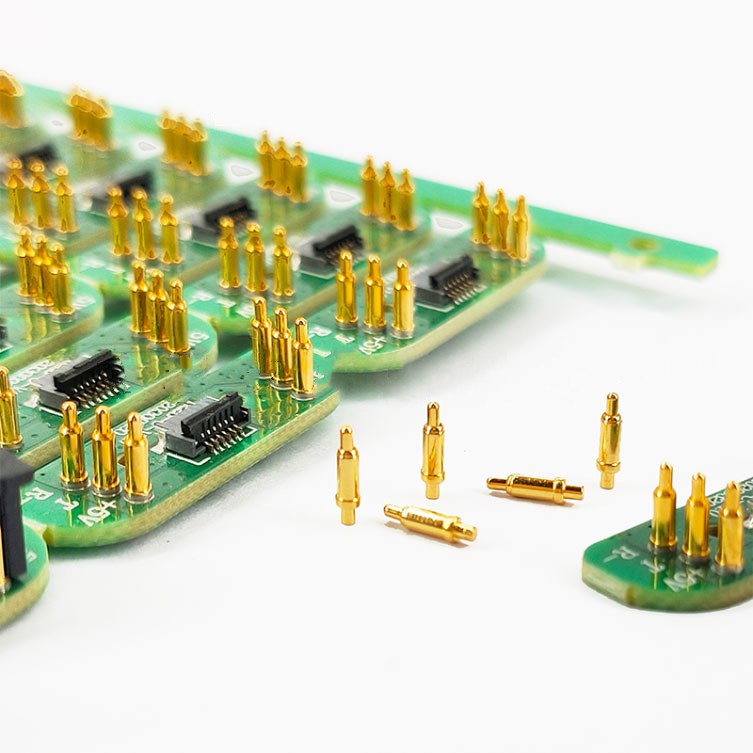

То, как инженеры собирают, является основным фактором при проектировании. Для изготовления обычных разъемов требуются дополнительные процессы и большие затраты, в то время как использование пого-штырей для межплатных соединений не требует специальной обработки.
В процессе сборки с высокой гибкостью компоненты могут быть собраны быстро, поэтому штифты pogo являются лучшим выбором. Мы также предлагаем штифты pogo с функцией завинчивания, что позволяет инженерам совмещать функции установки и соединения.
7. Обеспечить постоянный ток
Наконец, штифт pogo обеспечивает невообразимо стабильный ток и может быть собран самостоятельно благодаря особой силе пружины и конструкции. Когда сила упругости увеличивается, экструзия стержня иглы внутри трубки иглы становится более стабильной и имеет лучшую электропроводность.
Конструкция сильноточного пружинного контакта может сделать ток более стабильным. Если произойдет кратковременное прерывание, поток тока через пружину сожжет пружину и в конечном итоге приведет к выходу из строя иглы. Следовательно, за счет увеличения количества точек контакта между стержнем иглы и трубкой иглы вероятность мгновенного прерывания уменьшается.
