7 причин, почему Pogo Pins — лучшее решение для соединителей
Pogo Pin идеально подходит для многих приложений, таких как стыковка, соединение «плата-плата» или зарядка. Вот почему.
Подпружиненные разъемы или так называемые pogo-штыри становятся все более популярными, поскольку известные компании, такие как Apple и Microsoft, использовали их в своих потребительских товарах.
Штыри Pogo сочетают в себе несколько преимуществ, которые отличают их от большинства других типов разъемов.
В сегодняшней статье мы обсудим эти преимущества и более подробно рассмотрим, как эти преимущества можно использовать в вашем дизайне.
Краткая история пого-пинов
Прежде чем мы перейдем непосредственно к 7 причинам, давайте начнем с краткой истории pogo pins. Тип разъема существует уже около 50 лет. Инженеры старой гвардии помнят, что у этих булавок была не самая лучшая репутация. Они часто были нестабильны, имели низкий ток и были очень чувствительны к любому виду вибрации, что не позволяло использовать их во многих приложениях, связанных с передачей данных. С появлением индустрии тестирования полупроводников подпружиненные испытательные штифты были значительно улучшены. Технологические достижения, которые были необходимы для уменьшения их размера до уровня, который сделал бы их подходящими для малых шагов, требуемых во время процедур тестирования IC, были перенесены на разъемы с пого-штырями потребительского уровня.
Так почему же штифты Pogo так популярны сегодня и что делает их идеальными для многих приложений? Вот причины:
1. Давайте поговорим о стоимости Pogo Pin.
Большинство соединителей производятся методом штамповки. Этот процесс, по сути, требует тонкого куска металла, который формируется путем штамповки металла в нужной форме с помощью пресс-формы.
Посмотрите этот небольшой видеоклип, который объясняет процесс.
В отличие от этого, пого штифты производятся с использованием процесса токарной обработки. В этом процессе используется круглый кусок металла, который вращается очень быстро. Затем острой кромкой царапаются ненужные части металлического блока.
Основное различие между обоими процессами заключается в стоимости изготовления пресс-формы. Изготовление пресс-формы может стоить до 5000 долларов США. Это означает, что стоимость этой пресс-формы должна быть включена в расчет, что может быть значительным ценовым фактором. Взгляните на этот образец расчета:
Более эффективной альтернативой являются Pogo Pins, особенно для нестандартных соединителей небольшого количества. В приведенном выше примере цена увеличилась более чем на 80 процентов.
2. Лучший коннектор для лучшего взаимодействия с пользователем

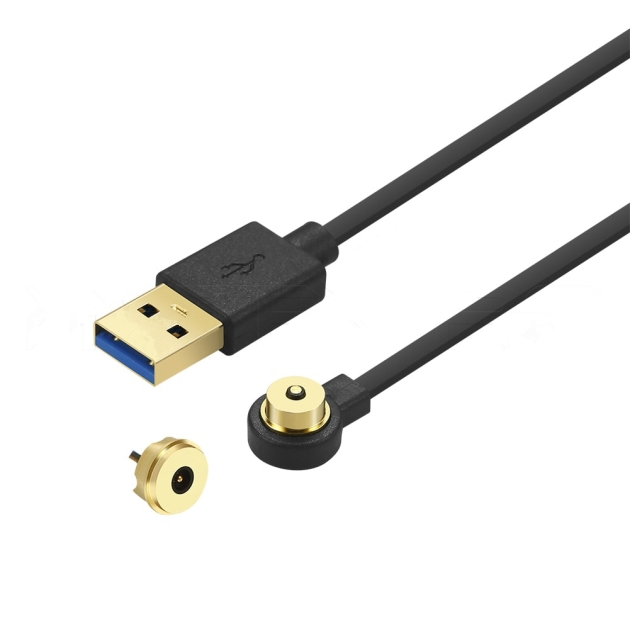

Подпружиненные разъемы удобны. Я уверен, что у каждого есть свое законное мнение о продуктах Apple, но когда я впервые использовал зарядный кабель Magsafe на ноутбуке моего друга в 2008 году, я был действительно сбит с толку. Это гениально. Просто защелкните его, автоматическое выравнивание, простота в использовании. Так работает инженерия. Внесение небольших изменений в зарекомендовавшие себя продукты, которые дают пользователям этот вау-эффект и делают их лояльными клиентами бренда.
Разъемы Pogo pin часто улучшают взаимодействие с пользователем. Особенно, когда это делается таким образом, что они автоматически выравниваются по устройству.
3. Правильный разъем для небольшого пространства
Большинство коннекторов либо большие и устойчивые, либо маленькие и хрупкие. Pogo Pins сочетают в себе оба преимущества в одном продукте. Они могут быть чрезвычайно маленькими, выдерживая до 1 миллиона сжатий. Это связано с их особой конструкцией пружины, которая сохраняет свой размер и стабильность. Штампованная плоская пружина увеличивает нагрузку на угол изгиба, а спиральная пружина обеспечивает равномерное распределение усилия при сжатии. Это позволяет делать небольшие конструкции.
4. Почему Pogo Pins — самый прочный тип разъема

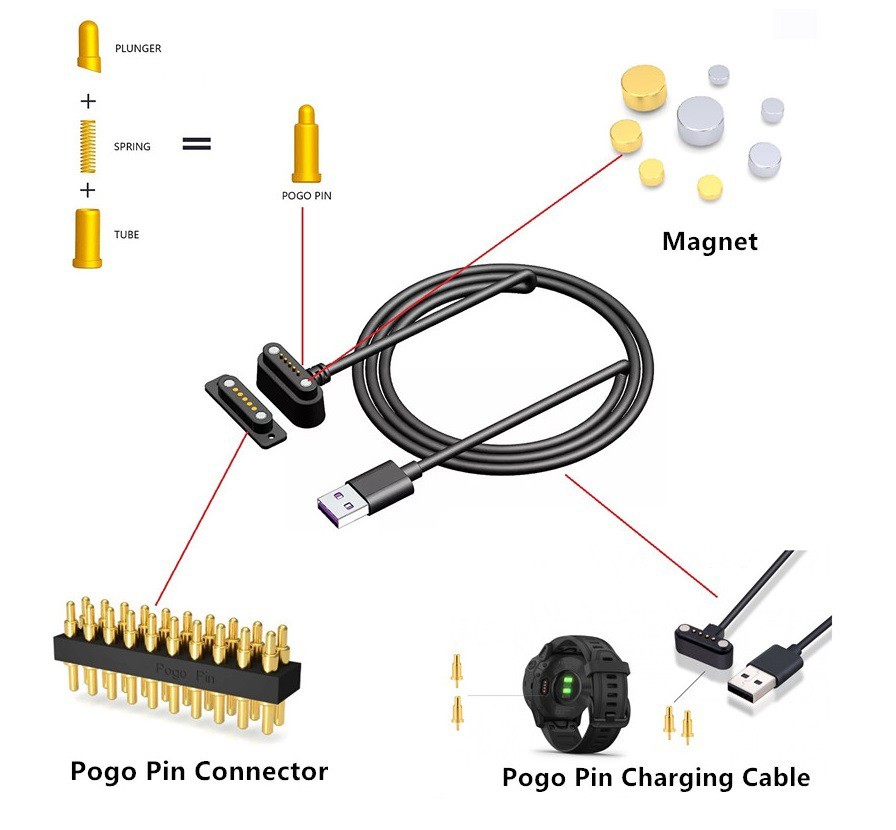

Подпружиненные соединители чрезвычайно прочны. В отличие от любого другого типа разъема, пого-пины сжаты по вертикали. Это однонаправленное сжатие всех деталей значительно снижает износ каждой детали. Проблема здесь в том, что при вставке разъема два листа металла царапают друг друга. Это со временем ухудшит внешнее покрытие и уменьшит пропускную способность по току. Этот эффект усиливается, когда пользователь вставляет разъем с большим усилием. Это, однако, не может произойти с пого-штифтами, поскольку единственными элементами трения является взаимодействие между плунжером и цилиндром. Это трение создается за счет внутренней силы пружины, которая ограничена и задана инженером.
5. Соединитель с высоким допуском
Ни один другой тип соединителя не имеет такого большого хода, как соединители с пружинными штифтами. Это дает инженерам и пользователям огромную свободу при использовании разъема.
Небольшие производственные погрешности могут быть компенсированы рабочим ходом. Разъемы, используемые внутри телефона, представляют собой небольшие плоские пружинные разъемы, которые касаются контактов датчика отпечатков пальцев, установленного на задней крышке телефона. В теплых местах пластик задней крышки расширился и приподнял контактные площадки от разъемов. Этого можно было бы избежать, используя соединитель с более длинным ходом, который обеспечивает большую устойчивость к таким деформациям материала.
6. Простое соединение сборки
Одним из основных соображений при проектировании устройства является сборка. Выполнение ручных подключений дорого и требует много работы. С межплатным разъемом, в котором используются пружинные контакты, нет необходимости в ручном выравнивании. Детали могут быть быстро собраны во время
имея большую гибкость с точки зрения порядка сборки. Это делает пого-булавки все более популярным выбором. С помощью таких штифтов, как винтовой штифт, инженеры могут одновременно совмещать монтаж и соединение.
7. Стабильный ток
Последний момент – исключительная стабильность течения. Пого штифты могут быть индивидуально оснащены пружинами определенной силы и конструкции. При увеличении усилия пружины плунжер более устойчиво прижимается к стволу внутри штифта. Это приводит к лучшей проводимости. Различные конструкции, такие как шаровая конструкция и конструкция High Current Pogo Design, также приводят к улучшению прохождения тока. Ключевым моментом здесь является максимальное количество точек контакта между плунжером и цилиндром, чтобы уменьшить вероятность временного отсоединения. Во время разъединения весь ток может протекать через пружину, что может вызвать расплавление пружины и в конечном итоге привести к выходу штифта из строя.
