Как правильно выбрать тестовый пого-пин
Любой, кто когда-либо проводил измерения и испытания, знает, что точные данные зависят от конструкции и измерительных возможностей испытательного прибора. Но мало кто знает, что качество конструкции, производственный процесс, совместимость и рабочие характеристики тестовых линий и разъемов так же важны, как и тестовые инструменты. Далее мы сосредоточимся на пяти конкретных критериях правильного выбора испытательных проводов и пружинных штифтов.
Во-первых, безопасность:
Так же, как и требования к источнику питания, измерительные провода и контактные выводы прибора должны соответствовать строгим требованиям безопасности из-за прямого контакта с большими напряжениями, особенно в соответствии с международными требованиями к напряжению и категориям IEC1010, а именно CATI, CAT II, CAT III или CATIV. . Другие требования IEC1010 также включают испытания на переходные процессы, выдерживаемое напряжение диэлектрика или испытания для проверки того, что продукт имеет достаточную изоляцию и соответствует требованиям по току, электрическому зазору, оголенной металлической пружинной гильзе и ударопрочности. Качественные тестовые иглы вместе с важными средствами индивидуальной защиты, такими как перчатки и средства защиты глаз, являются частью мер индивидуальной защиты, определенных в стандарте NFPA70E.
Во-вторых, надежность и долговечность:
Высококачественные измерительные провода и разъемы не будут подвержены снижению производительности из-за ежедневного трения, такого как вытягивание, нажатие и прокалывание. Оба конца тестовой лески должны иметь хорошо спроектированные антистрессовые оболочки. Гильза испытательной пружины должна быть из закаленного металла, способного выдерживать повторяющиеся соединения и каждый раз передавать точные данные.
По сравнению с дешевыми материалами специально изготовленная многожильная луженая медная проволока из бериллия обеспечивает гибкость, долговечность, отличную проводимость и точность. К другим факторам относятся качество внутренней сварки штыря и соединителя, а также температурный диапазон материала.
В-третьих, конструктивные характеристики и показатели:
Очень важно, чтобы конструкция наконечника испытательной пружины и испытательного зажима была удобной или неудобной. Удобная, удобная для захвата поверхность позволяет надежно удерживать иглу в руке, а прочный пружинный зажим обеспечивает надежное соединение. Соединение должно быть простым, а подходящие детали должны легко скользить вместе без напряжения. Контакты на высококачественных разъемах должны быть из никелированной или позолоченной латуни, а не только из литой латуни. Использование позолоченных контактов обеспечивает точность и стойкость к окислению, тем самым обеспечивая прочное, безопасное и надежное соединение.
Индекс конструкции испытательной лески и пружинного наконечника должен соответствовать подходящему испытательному прибору. Если индекс меньше, чем у тестового инструмента, истинное значение инструмента будет значительно уменьшено. Например, полоса пропускания осциллографа составляет 100M, а полоса пропускания соответствующей стрелки осциллографа составляет всего 50M, тогда осциллограф становится 50M.
В-четвертых, высокопроизводительные приложения:

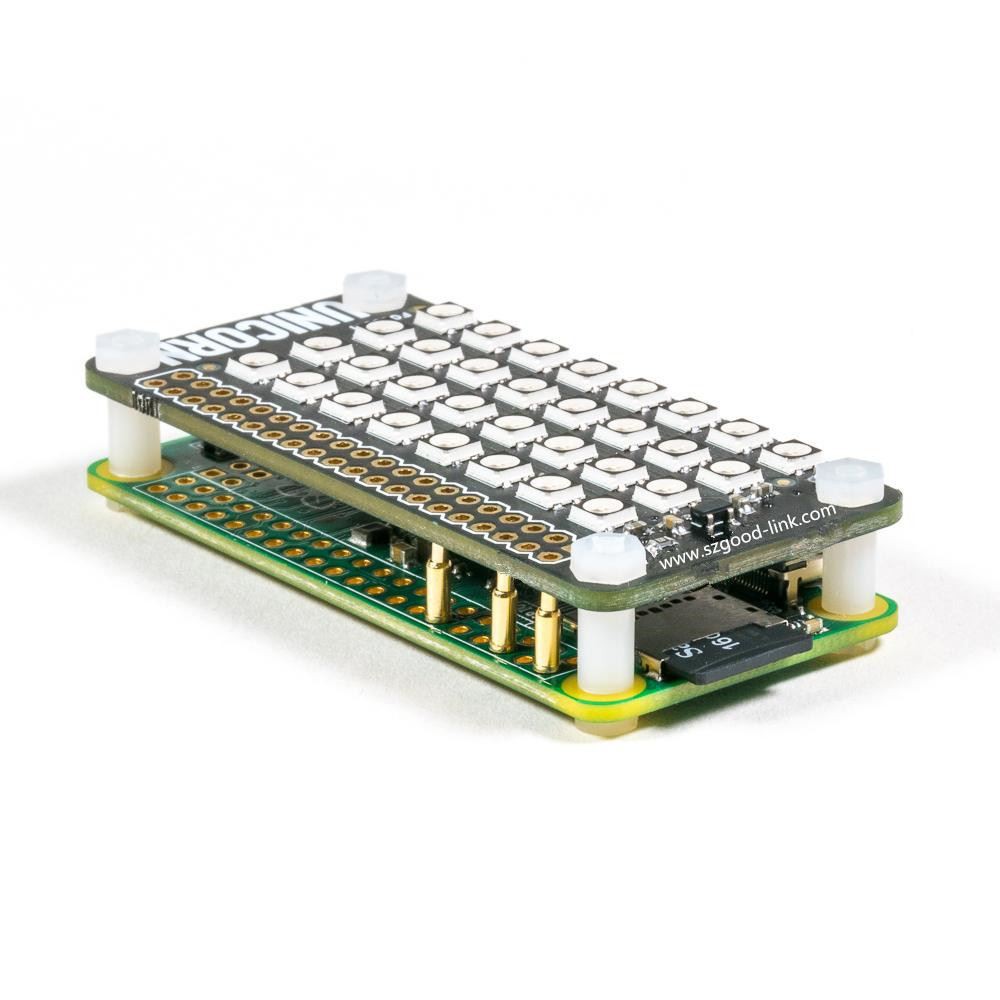

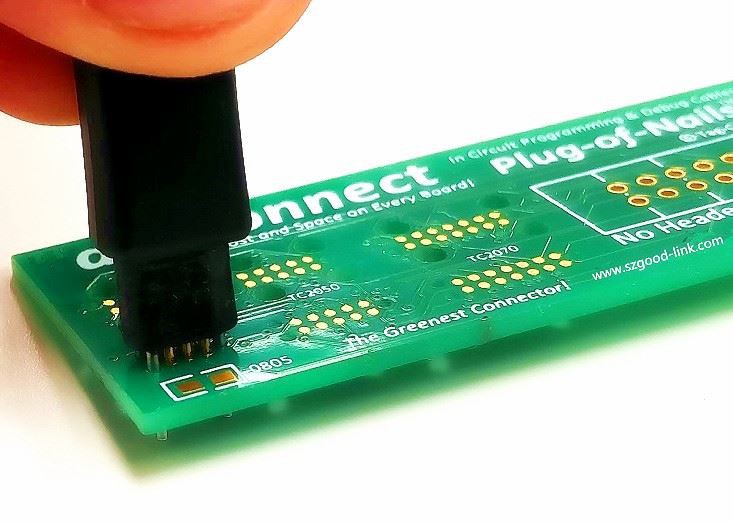

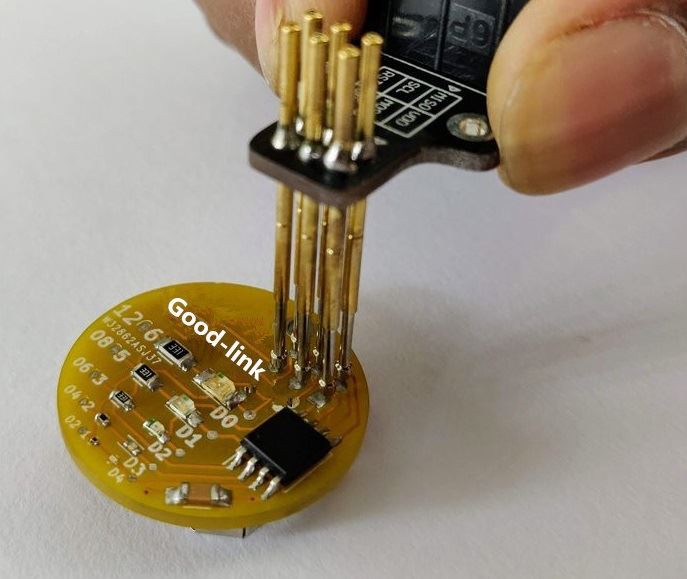

От подпружиненного пого-штифта и тонкой и легкой иглы для тестирования электронных схем до острой пого-штифта из нержавеющей стали и прочной иглы, подходящей для промышленного использования, конструкция иглы теперь учитывает потребности различных приложений. Например, иглы с одноточечным наконечником являются наиболее распространенной формой игл. Большинство измерителей обеспечивают одноточечную тестовую линию, которая весьма полезна для широкого спектра тестовых приложений. Острый пружинный наконечник - лучший инструмент для измерения очень маленьких точек контакта на печатных платах высокой плотности. Хотя они легко повреждаются, штифты pogo обычно можно повторно затачивать, потому что на них нет покрытия.
Игла с выдвижным пружинным наконечником соединена с проволокой из нержавеющей стали очень тонкого диаметра. За исключением конца иглы, весь провод покрыт изолирующим слоем, чтобы предотвратить случайное прикосновение к короткому замыканию и повреждению микросхемы. Пружинный наперсток клещей для крючков подходит для удержания соединения на месте, что удобно при работе без рук. Используйте тестовые зажимы разных размеров для облегчения тестирования микросхем. Тестовые зажимы IC - идеальные инструменты для проверки нескольких контактов на микросхеме IC. Они очень подходят для поиска одного из многих проводов микросхемы. Иглы SMD можно использовать для тестирования с фиксированной точкой на платах для поверхностного монтажа (SMD). Этот тип тестирования требует использования очень тонкого и острого пружинного наконечника для контакта с точками на очень маленьких печатных платах, таких как мини-зажимы MINI GRIP-XB / 100. Зажим micro SMD предназначен для зажима штырей с мелким шагом на микросхеме SMD. Адаптерный кабель BNC (короткий патч-корд с небольшими проводами) упрощает установку ВЧ-разъема на печатной плате для тестирования сигнала ...
В-пятых, соединительный разъем тестовой линии:
В соответствии со стандартами, безопасностью и фактическими потребностями соединитель тестовой линии имеет различные применения и стандартные вилки и розетки. Например, у осциллографа есть разъем BNC, у мультиметра - банановый разъем 4 мм, а у анализатора спектра - разъем N-типа и т. Д. Разные приложения имеют разные разъемы. Чтобы соответствовать друг другу, на рынке появились различные переходники (муфты). Адаптер), переходники (переходники), переходные кабели, соединительные кабели, ответвительные кабели и т. Д.
Подводя итог, можно сказать, что это пять конкретных критериев для правильного выбора тестовых линий и пого-пинов, которые мы описали сегодня. В соответствии с этими пятью пунктами каждый имеет более глубокое понимание pogo pins.
