Как спроектировать антенну для наушников TWS?
Будучи важной частью модуля Bluetooth, антенна Bluetooth гарнитуры TWS также играет важную роль в гарнитуре TWS. Конструкция антенны Bluetooth и ее совместимость с гарнитурой помогают улучшить качество передачи связи Bluetooth, тем самым улучшая фактическое взаимодействие с пользователем.
Среди современных гарнитур TWS широко используемые антенны Bluetooth в основном делятся на четыре типа, а именно бортовые антенны для печатных плат, антенны FPC, керамические антенны и антенны LDS. На этот раз I Love Audio Network расскажет о роли, типах и вариантах дизайна антенны Bluetooth для гарнитуры TWS с трех аспектов: важность антенны в гарнитуре TWS, представление антенны Bluetooth для гарнитуры TWS и способы ее выбора. дизайн гарнитуры TWS.
1. Важность антенны для наушников TWS
От старомодных радиоприемников до современных интеллектуальных динамиков, от «старших братьев» до смартфонов, от традиционных Bluetooth-гарнитур до настоящих беспроводных гарнитур TWS. В развитии технологий бытовой электроники антенна является важным программным обеспечением. С появлением концепции «Интернет всего» роль антенн стала еще более важной для «умных» домов, «умных» автомобилей и «умных» носимых устройств, которые должны быть связаны друг с другом и управляться одной машиной.

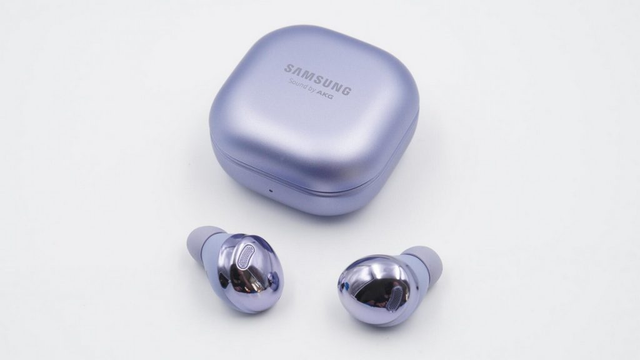

Наушники TWS — это наушники True Wireless Stereo. Основным методом использования является подключение к мобильным устройствам, таким как мобильные телефоны и компьютеры, через радиочастоту Bluetooth, а затем передача аудиоинформации в наушники, а затем декодирование и вывод их на конец наушников.
В этом процессе антенна Bluetooth должна действовать как «башня» для связи между двумя сторонами и выполнения задач отправки и получения. Таким образом, в гарнитуре TWS чип Bluetooth и антенна Bluetooth дополняют друг друга, чтобы реализовать воспроизведение музыки с беспроводной передачей и избежать оков проводов.
2. Введение антенны Bluetooth гарнитуры TWS

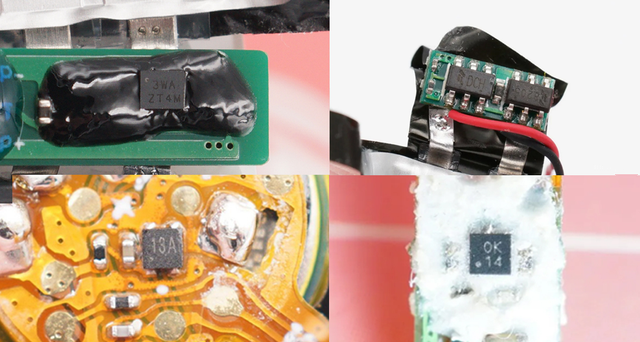

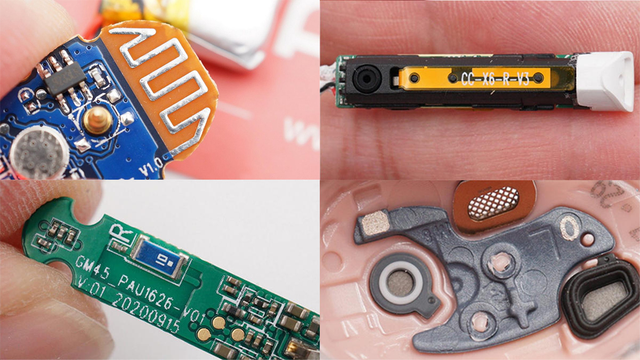

Как важная прошивка гарнитуры TWS, текущая разработка антенны Bluetooth относительно зрелая. В основном существует четыре типа бортовой антенны на печатной плате: FPC, керамика и LDS. Учитывайте внешний вид наушников TWS, требования к полосе частот и стоимость, чтобы выбрать наиболее подходящий тип антенны.

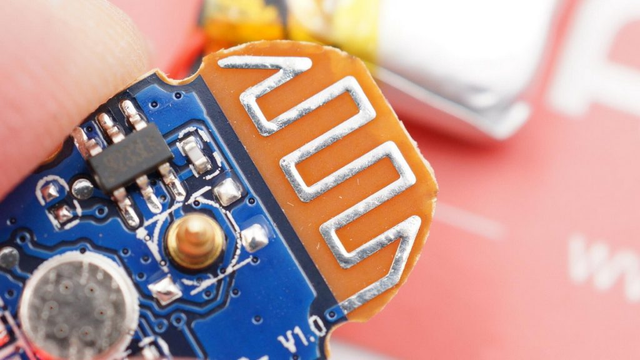

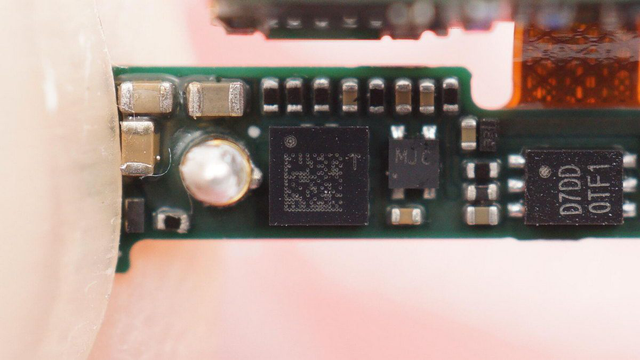

Плата бортовой антенны
Как следует из названия, встроенная антенна на печатной плате — это тип антенны, который наносится непосредственно на печатную плату. Он широко используется в печатных платах одночастотных модулей, таких как модули Bluetooth, модули WIFI и модули ZIGBEE. В наушниках TWS из-за ограничения громкости применение встроенной антенны Bluetooth встречается относительно редко.
Бортовые антенны на печатных платах могут быть разработаны и реализованы поставщиками печатных плат, которые эквивалентны схемной части платы.
Преимущества: Встроенная антенна на печатной плате не нуждается в многократной отладке и может быть бесплатно нарисована непосредственно на печатной плате.
Недостатки: Требуемая площадь велика, направленность относительно одинарная, подходит только для одной полосы частот, согласованность различных партий антенн относительно плохая, а способность к подавлению помех плохая.

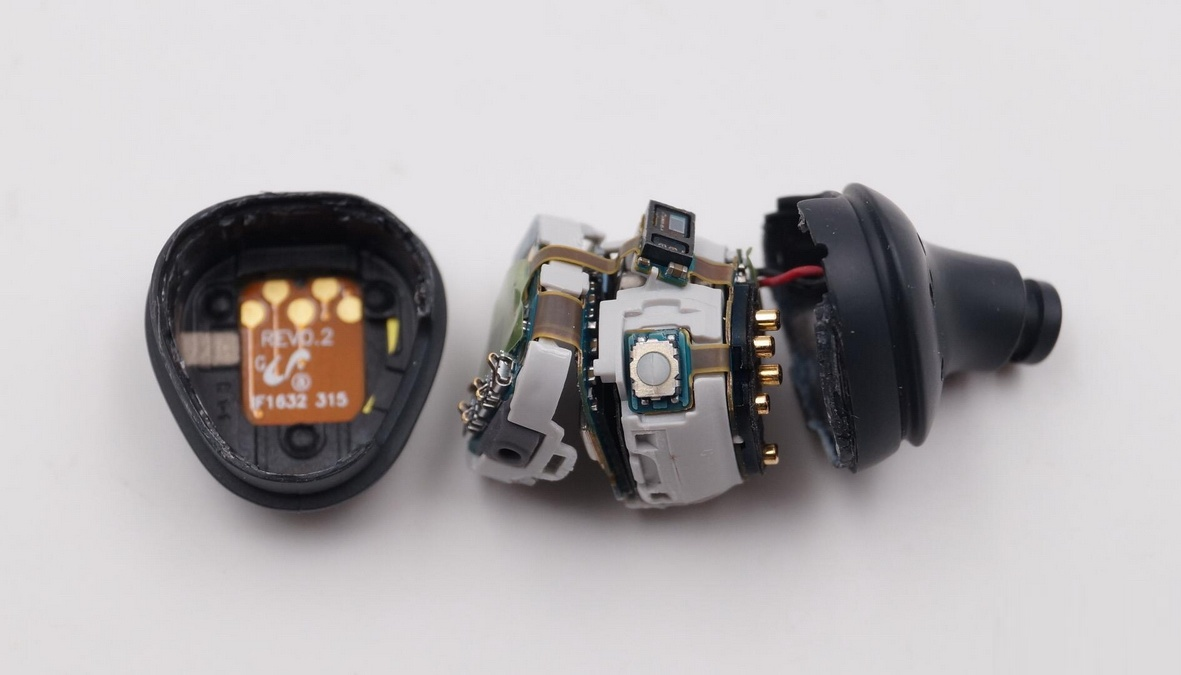

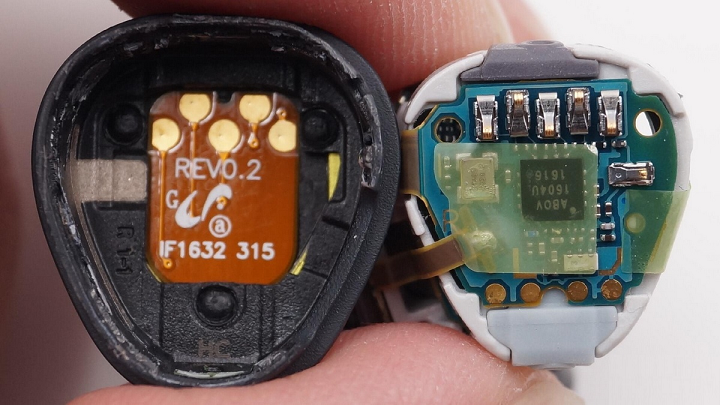

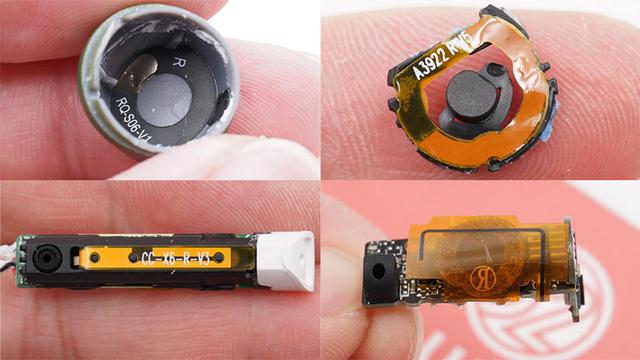

Антенна ФПК
Антенна FPC произошла от бортовой антенны PCB. Из-за ограничения объема гарнитуры TWS место на внутренней материнской плате не может вместить антенну. Антенна FPC эквивалентна удалению цепи антенны из печатной платы и использованию других внешних металлов, чтобы сделать антенну отдельным компонентом. Чтобы его можно было лучше разместить во внутреннем пространстве гарнитуры TWS.
Антенна FPC может быть изготовлена на заводе по производству печатных плат из мягкой доски и гибкого материала.
Преимущества: Применимо к большинству небольших электронных продуктов, диапазоны частот, которые можно сделать, также богаты, производительность лучше, а стоимость ниже.
Недостатки: Каждый продукт необходимо индивидуально отлаживать и исправлять вручную.

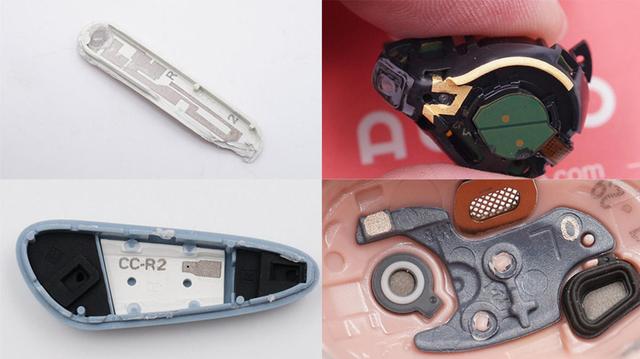

Антенна ЛДС
Антенна LDS является дальнейшим усовершенствованием антенны FPC. Хотя антенна FPC смогла в значительной степени использовать внутреннее пространство гарнитуры, для ее крепления по-прежнему требуется плоская поверхность.
Антенна LDS использует технологию прямого лазерного формования, которая использует лазерную технологию для непосредственного формирования металлических рисунков антенны на кронштейнах, накладках и т. д., которые можно наносить лазером на неровные поверхности внутри наушников, дополнительно используя внутреннее пространство наушников.
Производители LDS-антенн для лазерной обработки, лазерных технологий и гальванических технологий могут поддерживать ее.
Преимущества: Все направления могут быть поддержаны и имеют сильную приемлемость.
Недостатки: Стоимость дороже, а к материалу внешней поверхности изделия предъявляются особые требования.
Керамическая антенна
Керамическая антенна — еще один антенный продукт, который широко используется в устройствах с модулем Bluetooth. Он назван в честь использования керамических раковин. В основном он делится на два типа: блочная керамическая антенна и многослойная керамическая антенна.
Объемная керамическая антенна предназначена для печати металлической части антенны на керамической быстрой поверхности, а многослойная керамическая антенна может быть напечатана на каждом керамическом диэлектрическом слое в соответствии с требованиями дизайна, тем самым уменьшая размер антенны.
Преимущества: Небольшой размер, простота применения, низкая стоимость, хорошая производительность и занимает мало места.
Недостатки: требования к площади зазора относительно высоки, направленность относительно одинарна, есть требования к позиции размещения.

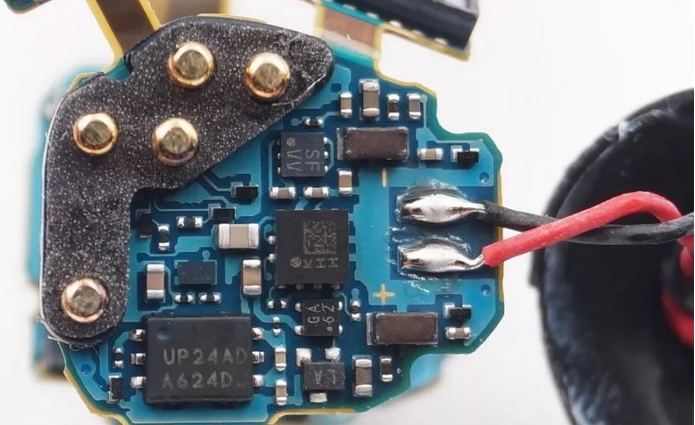

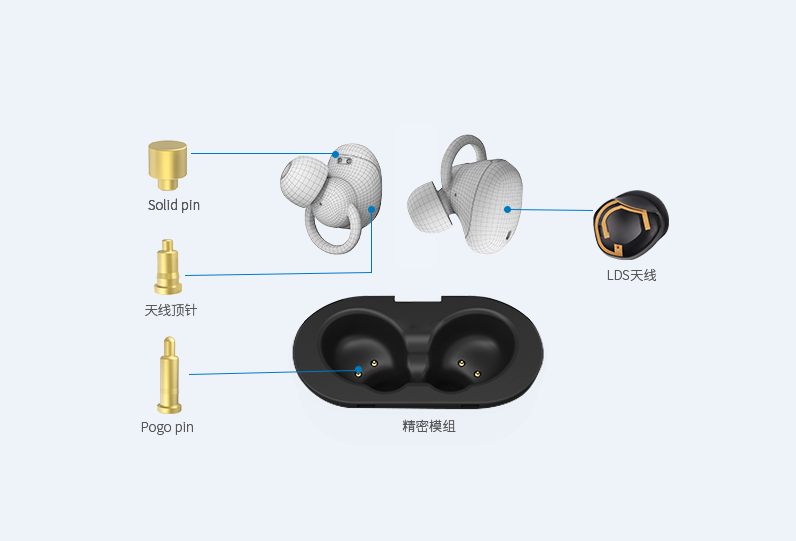

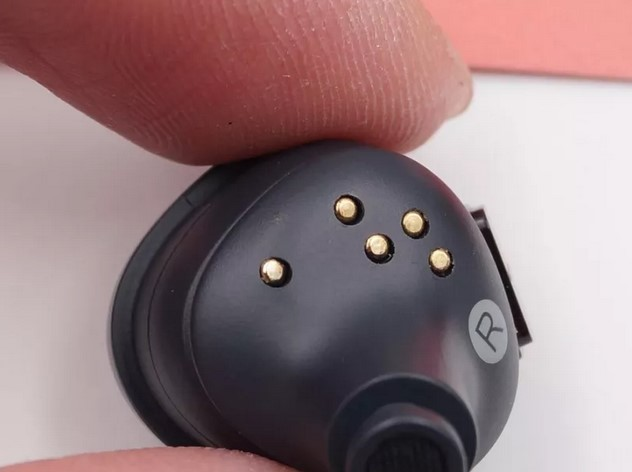

Антенна с пого-пином
Как правильно выбрать антенну
Теоретически, с точки зрения стоимости, антенны на печатных платах и FPC стоят дешевле, керамические антенны умеренны, а антенны LDS дороже; а с точки зрения использования пространства антенны LDS являются наиболее гибкими и могут полностью использовать внутреннее пространство гарнитуры.
С точки зрения производительности возможности передачи и приема внешних антенн обычно лучше, чем у встроенных антенн. Гарнитуры TWS разработаны со встроенными антеннами из-за ограничений по объему и требований к портативности. Характеристики относительно схожи, и необходимо всесторонне учитывать множество факторов, чтобы выбрать подходящую антенну.
Конструкция антенны Bluetooth гарнитуры TWS влияет на качество передачи связи Bluetooth, что, в свою очередь, влияет на фактическое взаимодействие с пользователем. Выбор антенны Bluetooth зависит от многих факторов, таких как производительность, полоса частот, стоимость и пространство для использования. Только принимая во внимание конкретные условия продукта и сценарии использования, а также выбирая подходящую антенну, можно добиться максимальной производительности продукта.
Подвести итог
Фактический пользовательский опыт наушников TWS требует наложения многих факторов, чтобы обеспечить идеальный эффект. Являясь основным компонентом Bluetooth-антенны гарнитуры TWS, она действует как мост для связи между гарнитурой TWS и мобильными устройствами и обеспечивает гарантии стабильности Bluetooth-соединения гарнитуры TWS и качества передачи звука.
В настоящее время основные антенны Bluetooth, используемые в гарнитурах TWS на рынке, в основном включают бортовые антенны для печатных плат, антенны FPC, керамические антенны и антенны LDS. Каждый из четырех продуктов имеет свои преимущества и недостатки, и их необходимо учитывать с точки зрения производительности, полосы частот, стоимости, пространства для использования и т. д., чтобы выбрать наиболее подходящий антенный продукт и повысить производительность и конкурентоспособность продукта.
Популярность наушников TWS быстро привела к обновлению связанных отраслевых цепочек. Достижения в модулях Bluetooth, технологии Bluetooth, антеннах и связанных с ними технологиях обеспечивают стабильность соединения, качество звука и другие аспекты производительности. Текущие наушники TWS редко сталкивались с отключением на ранней стадии разработки, и качество звука было повреждено, и проблемы с прерывистым воспроизведением начали возникать на расстоянии трех или пяти метров, что эффективно улучшило фактическое взаимодействие пользователя с пользователем.
