Как обеспечить надежность внутреннего подключения электронных продуктов?
Электронные продукты, такие как смартфоны, портативные устройства и носимые устройства, постепенно становятся популярными в Китае, и частота использования пружинных наперстков с узким шагом между платами также увеличилась. Потребители постоянно стремятся к тому, чтобы их впечатления были крутыми, и более легкие и тонкие продукты становятся все более модными. Однако для производителей соединителей с пружинными наконечниками, как обеспечить надежность внутренних соединений электронных продуктов, стало проблемой.

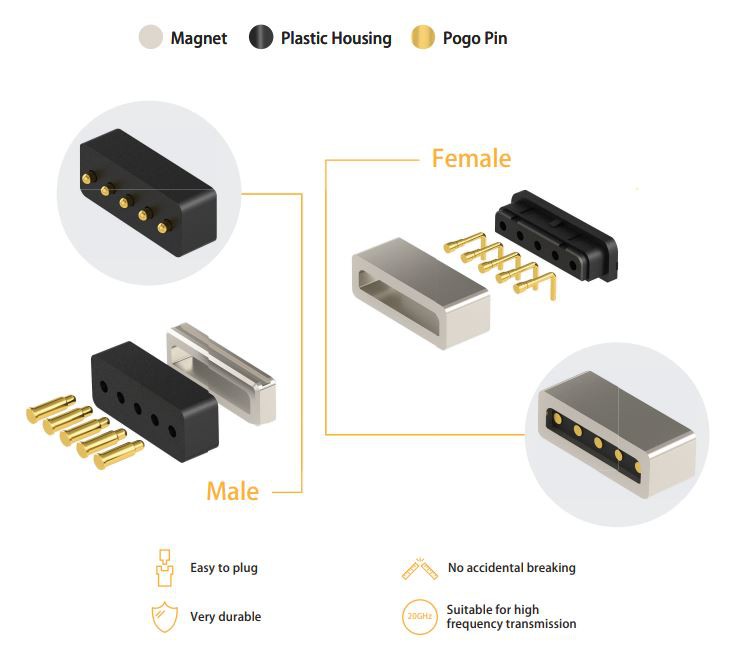

Вообще говоря, коннектор с выдвижными контактами используется для соединения двух печатных плат или печатной платы и FPC для реализации механического и электрического соединения. Его особенность состоит в том, что разъемы «папа» и «мама» с пружинными штифтами соединены попарно, поэтому пружинный наконечник. Пластиковый корпус и клемма разъема с пружинными штырями предъявляют строгие требования к согласованию.
Гибкое соединение, простота установки, легкость демонтажа.
В настоящее время борт-борт имеют сверхнизкую высоту, чтобы уменьшить толщину фюзеляжа. В настоящее время самая короткая в мире' высота комбинации пружинного разъема типа плата-плата составляет 0,6 мм. Минимизация толщины продукта играет роль соединения, и это привело к появлению на рынке все большего количества ультратонких мобильных телефонов.
Контактная структура имеет сильное сопротивление окружающей среде, не только гибкое, но и прочное соединение" с высокой надежностью контакта. Чтобы улучшить совместное усилие розетки и вилки, выбирается простой замок в неподвижной металлической части и контактной части. Механизм пряжки не только улучшает комбинированное усилие, но также обеспечивает большее ощущение надевания и вытягивания при запирании. А некоторые производители предоставляют структуру с двумя контактами для повышения надежности контактов. Шаг штифтов также стал все уже и уже. Текущий мобильный телефон в основном имеет шаг 0,4 мм. В настоящее время Panasonic, JAE и другие производители разработали шаг 0,35 мм, который на сегодняшний день должен быть самым узким в отрасли разъемом для пружинных наконечников между платами. Шаг 0,35 мм в настоящее время в основном используется в мобильных телефонах Apple и домашних моделях высокого класса. Его применение станет направлением развития в последние годы. Он имеет наименьший объем, высочайшую точность, высокую производительность и другие преимущества, но он требует исправлений и других вспомогательных технологий. Это тоже выше. Это самая важная проблема, которую необходимо решить многим производителям коннекторов с пружинным наперстком, иначе выходная мощность будет очень низкой.
Чтобы соответствовать требованиям процесса SMT, область пайки выводов всего продукта строго должна иметь хорошую компланарность. Промышленный стандарт обычно составляет 0,10 мм (макс.), В противном случае это вызовет плохую пайку печатной платы и повлияет на использование продукта. Оказать влияние.
Ультратонкий межплатный пружинный соединитель pogo pin предъявляет новые требования к процессу гальваники. Для продуктов высотой 0,6 мм и одного продукта высотой менее 0,4 мм, как обеспечить, чтобы толщина золотого покрытия продукта&№ 39 и эффект олова не влезали внутрь? Это наиболее важная проблема при миниатюризации пружинных соединителей гильз. В настоящее время общепринятой практикой в отрасли является удаление позолоченного слоя с помощью лазера, чтобы заблокировать путь пайки, чтобы решить проблему не лезть на олово. Однако у этой технологии есть недостатки, то есть отслаивание золота. В то же время лазер повредит слой никелирования, так что медь подвергнется воздействию воздуха, вызывая коррозию и ржавчину.
