Требования к конструкции конца разъема Pogo pin

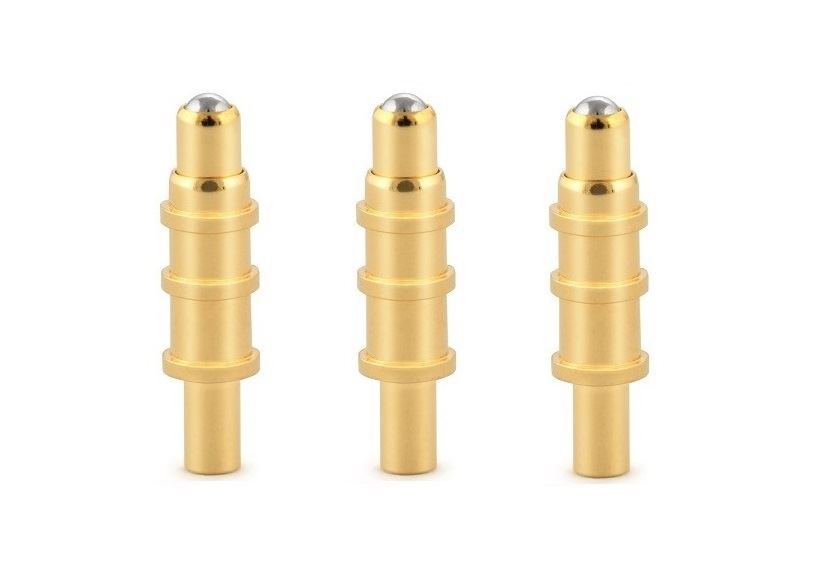

Соединитель Pogo Pin в основном состоит из 6 частей, а именно стержня иглы, пружины, керамической бусины, трубки иглы, пластика, колпачка (основные требования к установке могут быть оснащены пластиковым колпачком для защиты стержня иглы). Давайте посмотрим на требования к форме контактной клеммы разъема pogo pin.
1. Требования к оформлению окончания контакта:

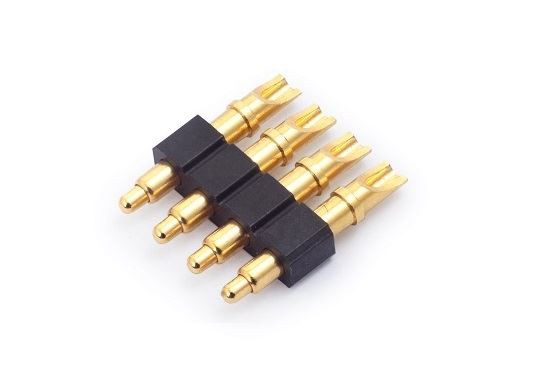

это нестандартный тип контакта, разработанный в соответствии с требованиями к кабелю для всей машины, сначала подтвердите размер вставного конца, форму установки продукта, режим внешнего вида и спецификацию кабеля. Если кабель не может быть определен, следует придерживаться принципа, согласно которому отверстие для проводки следует спроектировать в соответствии с номером детали контакта. Отверстие для проводки соответствует требованиям, предъявляемым к проводам большого сечения. Отношение диаметра сердечника проволоки к внутреннему диаметру сварочной чашки обычно составляет 0,5-0,7; При подключении провода принцип конструкции состоит в том, что диаметр жилы кабеля и соединительного отверстия контакта соответствующий, а отношение диаметра жилы провода к внутреннему диаметру сварочного отверстия обычно составляет 0,6-0,8.
2. Требования к форме завершения контакта:
В коннекторе pogo pin контакт является важной частью коннектора, по которому в основном передается сигнал. В конструкции разъема контакт состоит из ответного и заднего концов. Ответный конец обычно состоит из упругих частей и жестких частей для обеспечения надежности контакта между вилкой разъема и розеткой; задний конец контакта предназначен для реализации кабельного соединения между оборудованием, межсоединения между печатными платами или кабеля, а межсоединение между платами используется для кабельного соединения. Клеммный конец соединителя имеет тип сварочной проволоки, тип проволоки для обжима и тип с пробиванием изоляции (IDC, тип беспаечной обмотки, используемый для печатных плат, контакты) Формы подключения включают прямую сварку, сварку с изгибом, поверхностный монтаж и сварку. тип свободного вдавливания.
