Базовое введение в POGO PIN

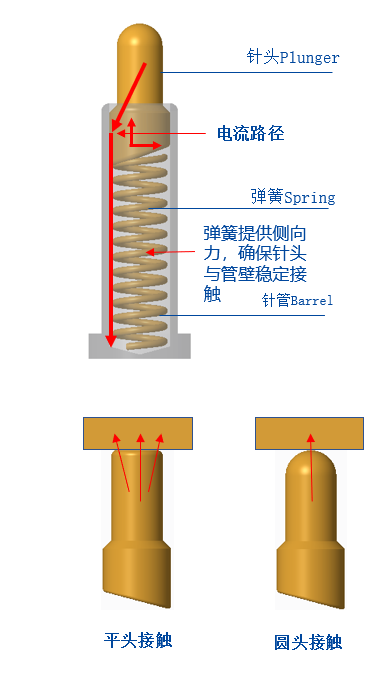

Почему POGO PIN имеет скошенную структуру: нижняя часть поршня Pogo Pin обычно имеет скошенную структуру. Функция скошенной конструкции заключается в обеспечении того, чтобы Pogo Pin удерживал иглу (поршень) в контакте с внутренней стенкой иглы (трубки), когда она работает, чтобы ток в основном проходил через нее. Позолоченные игла (поршень) и игла (трубка) для обеспечения стабильности и низкого импеданса Pogo Pin.
Почему в POGO PIN используется конструкция с круглой головкой? Поскольку Pogo Pin обычно относительно мал, требуемая эластичность не так высока. Если он используется на банке питания или освещении, эластичность составляет четыре-пятьсот граммов или даже один-два килограмма. Естественно, лучше сделать его плоским. , Площадь контакта плоской головки значительна, и ее силы достаточно, чтобы разрушить оксидный слой контактной поверхности и обеспечить полный контакт. Большинство круглых головок используются в Bluetooth-гарнитурах TWS и смарт-браслетах. Максимальная сила упругости не превышает 150 грамм (сила упругости напёрстка зарядного бокса находится в пределах 20-35gf), а контакт между поверхностью и поверхностью будет рассредоточен, а медный столбик на наушнике конец не будет сломан. Оксидный слой недостаточен, что приводит к плохому контакту и плохому контакту. В это время, если конструкция с круглой головкой используется для контакта точки с поверхностью, сила упругости собирается в одной точке, и контакт, естественно, будет намного более достаточным.
Параметр производительности/параметр производительности
ключевые параметры производительности
A. Рабочее напряжение: менее 12 вольт постоянного тока
B. Номинальный ток: 1.0 ампер/пин
C. Рабочая температура: от -40 до 85 градусов.
D. Температура хранения: 25 градусов плюс/-3 градусов.
E. Влажность рабочей среды: от 10% до 90% относительной влажности
F. Долговечность (срок службы): 10 000 циклов.
G. Контактное сопротивление: 200 мОм Макс. @рабочий ход
(Во время рабочего хода: 200 мОм/макс.)
Процесс производства Pogo Pin
Pogo pin Способ сборки/метод сборки изделия
Штифт (поршень): Позолоченная латунь (C36{{10}}4), толщина гальванического слоя варьируется в зависимости от применения. Как правило, никелирование 1,25 ~ 2,5 мкм (преобразование в 50 ~ 100 мкм), а затем позолота 0,075 ~ 0,75 мкм (преобразование в 3 ~ 30 мкм) или процесс композитного покрытия.
Игольчатая трубка (бочка): латунь с позолотой (C36{{10}}4), толщина гальванического слоя зависит от случая. Как правило, никелирование 1,25 ~ 2,5 мкм (преобразование в 50 ~ 100 мкм), а затем позолота 0,075 ~ 0,75 мкм (преобразование в 3 ~ 30 мкм) или процесс композитного покрытия.

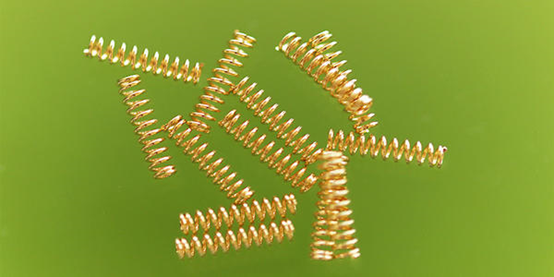

Пружина: SUS 304 или SWP (струнная струна)
Корпус: PA46, PA9T, из которых PA4T и LCP могут использоваться в качестве материала, не содержащего галогенов.
Крышка (CAP): PA46, PA9T, из которых PA4T и LCP могут быть изготовлены из безгалогенных материалов
Какие параметры необходимо подтвердить при использовании штифта Pogo во внешнем дизайне?
① Подтвердите расстояние от печатной платы до контактной поверхности медной стойки на конце наушников (т. е. рабочую высоту POGO PIN).
② Подтвердите расстояние от печатной платы до пластиковой поверхности зарядного устройства (то есть максимальную высоту иглы POGO PIN, игла не должна превышать эту высоту).
③ Подтвердите расстояние между центром иглы PIN-кода и центром круга.
(Подтвердите размер шапки при креплении позже, чтобы предотвратить помехи во время исправления SMT).
④ Подтвердите размер печатной платы и пространство под платой.
(Оптимизировано и улучшено для POGO PIN).
PS: рекомендуется, чтобы диаметр печатной платы составлял 1,6 мм, а наперсток рекомендуется сделать сквозной структурой, чтобы эффект был лучше и имел следующие преимущества: ① заплата более прочная; ② Пространство трубки иглы увеличено, игла предварительно прижата сильнее, и контакт более достаточен.
Почему дно иглы должно быть скошено: Если сделать его плоским, ток будет проводить пружина, которая предъявляет высокие требования к пружине, а пружина настолько тонкая, что ее легко пережечь.
