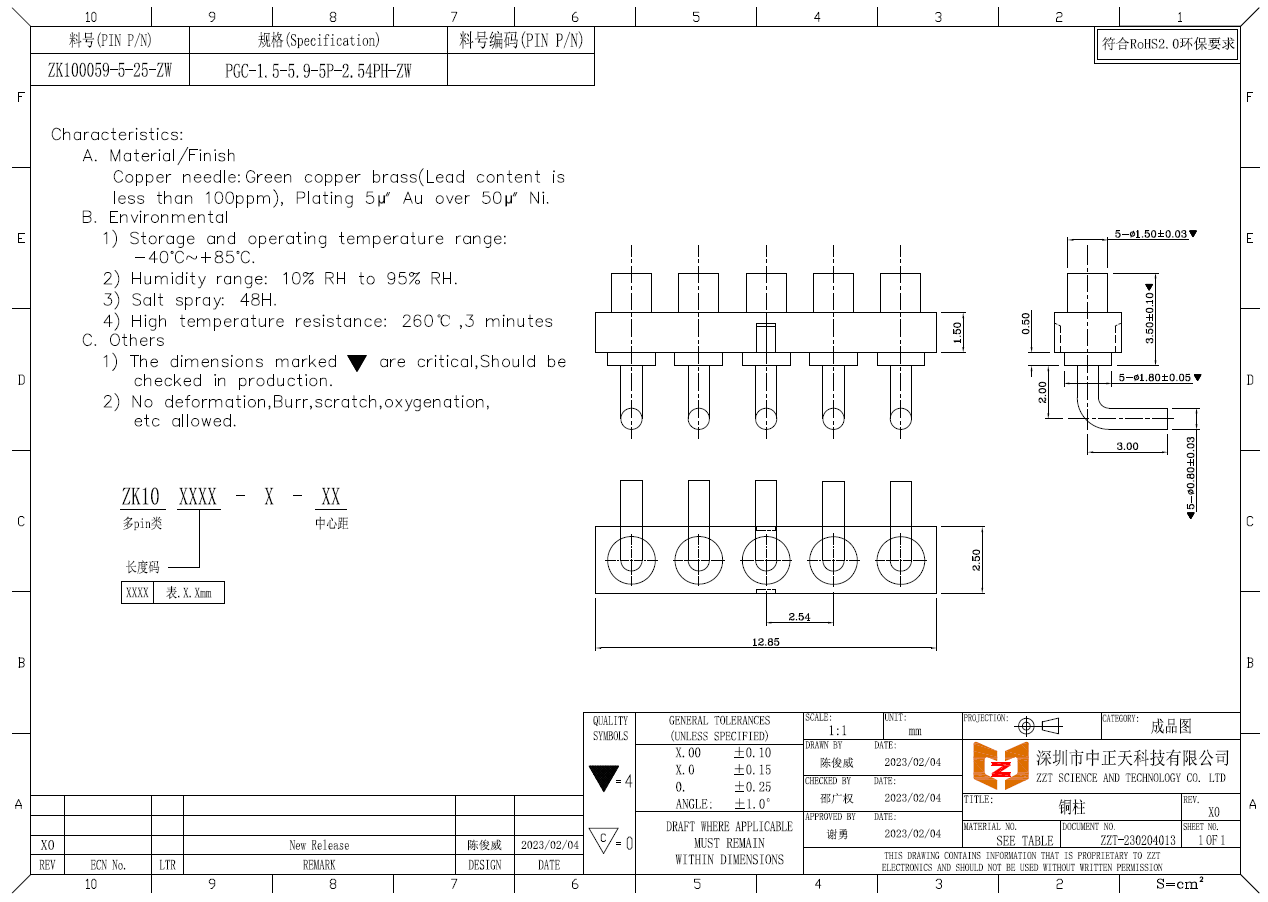

Правый ангел 5PIN мужской и женский разъем Pogo Pin
Пружинный наперсток представляет собой зонд пружинного типа, образованный тремя основными частями иглы, трубкой иглы и пружиной после заклепывания прецизионным инструментом. Его также называют пружинным штифтом, пружинным электродом с погопином, подпружиненным или погопином. Нижняя часть иглы пружинного наперстка обычно имеет скошенную структуру.
Функция скошенной конструкции заключается в том, чтобы погопин удерживал руку в контакте с внутренней стенкой трубки иглы, когда она работает, так что ток в основном проходит через позолоченную иглу и трубку иглы, чтобы обеспечить стабильность и низкий уровень. импеданс погопина.
Пружинные гильзы обычно используются в прецизионных соединениях в электронных продуктах, таких как мобильные телефоны, средства связи, автомобили, медицина, аэрокосмическая промышленность и т. Д .; поскольку пружинный наконечник является отличным зондом, его объем можно сделать очень маленьким, что может снизить стоимость соединения при использовании в прецизионных соединителях. Уменьшите вес устройства, сэкономьте место и украсьте внешний вид продукта (например, ультратонких мобильных телефонов, умных часов, электронных сигарет и т. д.).
Шесть распространенных стилей и особенностей погопина:
Погопин с плоским дном: хорошая стабильность, дно трубки иглы плоское, легко припаивается к печатной плате
Вставной погопин: на конце игольной трубки есть установочный штифт, и когда он припаян к печатной плате, отклонений не будет, и эффект позиционирования хороший;
Изгиб погопина: хвост согнут, что дает дизайнерам больше возможностей для использования пространства;
Двуглавый погопин: конструкция с двумя головками и двойным действием позволяет инженерам иметь больше пространства для гибкости при двустороннем соединении между платами.
Паяльная проволока с погопином: подходит для конца кабеля, легко припаивается проволокой
Резьбовой погопин: изделия со специальными характеристиками могут удовлетворить различные потребности клиентов.
