Разница между золотым покрытием и палладиевым покрытием
Существует множество гальванических процессов и материалов. Золотое покрытие является нашей наиболее распространенной технологией обработки и материалом, но палладиевое покрытие, родиевое покрытие и рутениевое покрытие лучше, чем золотое покрытие. Это палладиевое покрытие.

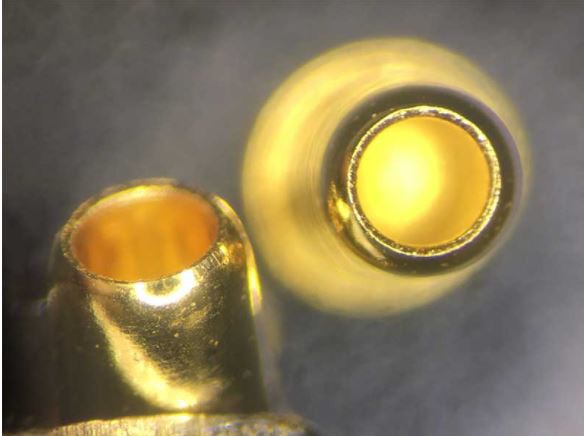

При золочении используется настоящее золото, и даже если наносится только тонкий слой, на него уже приходится почти 10% стоимости всей печатной платы. Золотое покрытие использует золото в качестве покрытия, одно для облегчения сварки, а другое для предотвращения коррозии; даже золотые пальцы на картах памяти, которыми пользовались уже несколько лет, блестят как никогда. Преимущества: сильная проводимость, хорошая стойкость к окислению, долгий срок службы; плотное покрытие, относительно износостойкое, обычно используемое при сварке и заглушке. Недостатки: высокая стоимость, плохая прочность сварки.
Золото / иммерсионное золото Никель-иммерсионное золото (ENIG), также известное как никелевое золото, иммерсионное никелевое золото, называемое золотом, и иммерсионное золото. Иммерсионное золото представляет собой толстый слой никель-золотого сплава с хорошими электрическими свойствами, нанесенный на поверхность меди химическими методами и способный защищать печатную плату в течение длительного времени. Толщина осаждения внутреннего слоя никеля обычно составляет 120–240 мкм (около 3–6 мкм), а толщина осаждения внешнего слоя золота обычно составляет 2–4 микродюйма (0,05–0,1 мкм). Иммерсионное золото позволяет печатной плате достигать хорошей электропроводности при длительном использовании, а также обладает устойчивостью к воздействию окружающей среды, чего нет у других процессов обработки поверхности. Преимущества: 1. Поверхность печатной платы, обработанной иммерсионным золотом, очень плоская, а копланарность очень хорошая, что подходит для контактной поверхности кнопки.
Иммерсионное золото обладает отличной паяемостью, и золото быстро плавится в расплавленном припое, образуя соединение металла. Недостатки: Технологический процесс сложен, и для достижения хороших результатов необходимо строго контролировать параметры процесса. Самое неприятное, что поверхность печатной платы, обработанная иммерсионным золотом, легко дает эффект черного диска, что сказывается на надежности.
По сравнению с никель-палладиевым золотом, никель-палладиевое золото (ENEPIG) имеет дополнительный слой палладия между никелем и золотом. В реакции осаждения замены золота химико-палладиевый слой защитит слой никеля и предотвратит чрезмерную коррозию за счет замены золота; палладий полностью подготовлен для иммерсионного золота, при этом предотвращается коррозия, вызванная реакцией замещения. Толщина осаждения никеля обычно составляет 120~240 мкм (около 3~6 мкм), толщина палладия составляет 4~20 мкм (около 0,1~0,5 мкм); толщина осаждения золота обычно составляет 1–4 мкм (0,02–0,1 мкм).
Преимущества: Широкий спектр применения, в то же время никель-палладиевое золото является относительно иммерсионным золотом, что может эффективно предотвратить проблемы с надежностью соединения, вызванные дефектами черного диска. Недостатки: Хотя никель-палладий имеет много преимуществ, палладий дорог и нехватка ресурсов. В то же время, как и для иммерсионного золота, к нему предъявляются строгие требования по управлению технологическим процессом.
