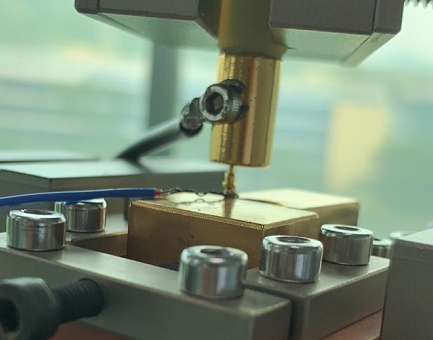

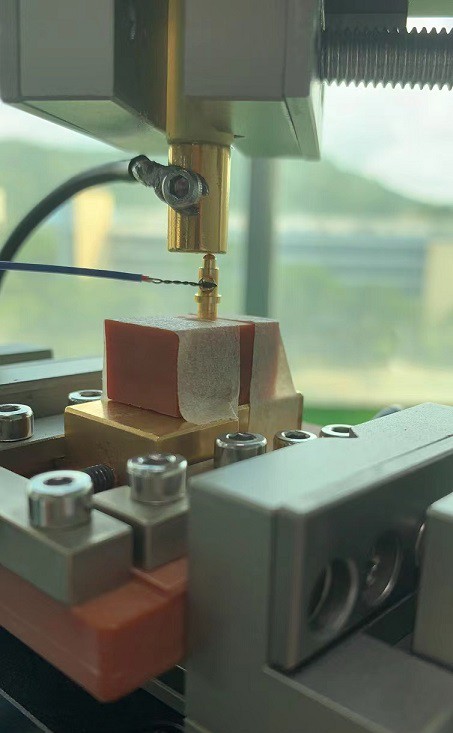

Сильноточная зарядка pogo pin POGOPIN ток до 15А
Завод был основан в 2008 году с использованием различных передовых автоматических токарных станков, токарных станков и другого оборудования, специализирующегося на производстве и продаже контактов для зарядки с пого-контактом, контактов для аккумуляторов, антенных контактов и других пого-контактов и разъемов. Прочные контакты и стабильная работа.
производительность продукта с пого-пином
1.0 Обзор
Эта спецификация определяет параметры производительности и требования к испытаниям пружинного штифта.
2.0 Требования
2.1 Размеры
Габаритные размеры должны соответствовать требованиям чертежа изделия.
2.2 Материалы и гальваническое покрытие
Корпус из латунного сплава, никелированный 50u" позолота 1-3 u".
Плунжер из латунного сплава, никелированный 50 мкм, позолоченный 1-3 мкм.
Пружина изготовлена из нержавеющей стали с золотым покрытием.
3.0 Параметры
3.1 Непрерывный рабочий ток: 1,5 а
3.2 Рабочее напряжение: ниже 12 В при 25 градусах
3.3 Срок службы: 10000 раз
3.4 Рабочий термометр: -25 градусов -75 градусов 90% относительной влажности макс.
3.5 Температура хранения: -40 градусов -85 градусов 90 процентов относительной влажности макс.
4.0 Электрические свойства
4.1 Контактное сопротивление Контактное сопротивление в рабочей точке<25mohm>
4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m
4.3 Выдерживаемое напряжение 500ac в течение 1 минуты, большой ток утечки 0,3 мА
5.0 Механические свойства
5.1 Нормальная сила Рабочая точка больше 60gf
5.2 Удерживающая сила 1 кг/штифт
5.3 Долговечность 10,000 раз сила пружины остается в пределах диапазона
5.4 Вибростойкость Частота вибрации 10~500 Гц в течение 15 минут, амплитуда 1,2 мм, не более сек. Отключение питания, контактное сопротивление<>
6.0 Экологические показатели
6.1 Тепловой удар -40 градус 30 мин. 85 град/30 мин. 100 циклов, контактное сопротивление<100mohm without="" appearance="">
6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100 МОм, контактное сопротивление<100mohm, no="" appearance="">
6.3 Испытание в солевом тумане 5-процентный солевой раствор не ржавеет в течение 24 часов.
6.4 Испытание на паяемость 230 ± 5 градусов ± 1 секунда степень покрытия мокрой сваркой более 95 процентов.
