Внедрение антенны Bluetooth-гарнитуры True Wireless (TWS)
В последние годы рынок настоящих беспроводных (TWS) гарнитур Bluetooth был чрезвычайно горячим, и различные производители мобильных телефонов выпустили свои собственные продукты для гарнитур TWS; достаточно показать значение, придаваемое этому рынку. В прошлой статье мы представили разъем для зарядки зарядного отсека настоящей беспроводной (TWS) гарнитуры. Сегодня мы кратко представим антенную часть. Мы обсудим важность антенны в гарнитуре TWS, введение антенны Bluetooth в гарнитуру TWS и то, как выбрать три из них при разработке гарнитуры TWS. В одном аспекте поделитесь ролью, типами и вариантами дизайна антенны Bluetooth гарнитуры TWS.
Важность антенн TWS для наушников
От старомодных радиоприемников до современных интеллектуальных динамиков, от «старших братьев» до смартфонов, от традиционных Bluetooth-гарнитур до настоящих беспроводных гарнитур TWS. В развитии технологий бытовой электроники антенна является важным программным обеспечением. С появлением концепции Интернета всего роль антенн стала еще более важной для умных домов, умных транспортных средств и умных носимых устройств, которые должны быть подключены и управляться одной машиной.
Наушники TWS — это наушники True Wireless Stereo. Основным методом использования является подключение к мобильным устройствам, таким как мобильные телефоны и компьютеры, через радиочастоту Bluetooth, а затем передача аудиоинформации в наушники, а затем декодирование и вывод их на конец наушников. В этом процессе антенна Bluetooth должна действовать как «башня» для связи между двумя сторонами и выполнения задач отправки и получения. Таким образом, в гарнитуре TWS чип Bluetooth и антенна Bluetooth дополняют друг друга, чтобы реализовать воспроизведение музыки с беспроводной передачей и избежать оков проводов.
Введение антенны Bluetooth для гарнитуры TWS
Как важная прошивка гарнитуры TWS, текущая разработка антенны Bluetooth относительно зрелая. В основном существует четыре типа бортовой антенны на печатной плате: FPC, керамика и LDS. Учитывайте внешний вид наушников TWS, требования к полосе частот и стоимость, чтобы выбрать наиболее подходящий тип антенны.

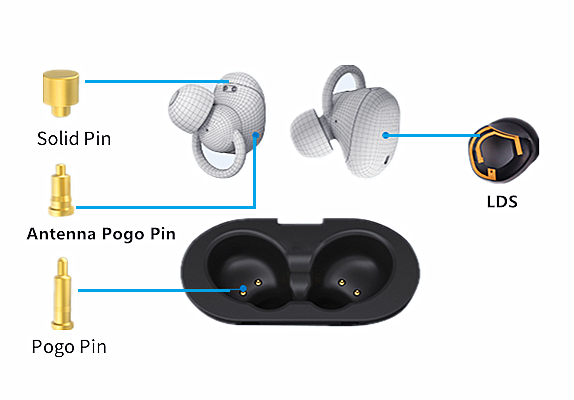

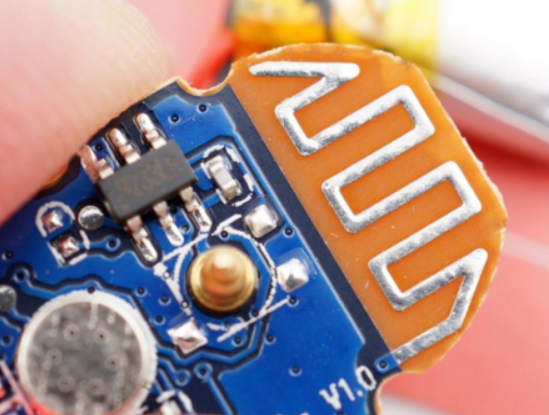

1. Плата бортовой антенны
Как следует из названия, встроенная антенна на печатной плате — это тип антенны, которая наносится непосредственно на печатную плату. Он широко используется в печатных платах одночастотных модулей, таких как модули Bluetooth, модули WIFI и модули ZIGBEE. В наушниках TWS из-за ограничения громкости применение встроенной антенны Bluetooth встречается относительно редко.
Бортовые антенны на печатной плате могут быть разработаны и реализованы поставщиками печатных плат, которые эквивалентны схемной части платы.
Преимущества: Встроенная антенна на печатной плате не требует многократной отладки и может быть бесплатно нарисована непосредственно на печатной плате.
Недостатки: Требуемая площадь большая, направленность относительно единая, подходит только для одной полосы частот, согласованность различных партий антенн относительно плохая, а помехоустойчивость плохая.
2. Антенна ФПК
Антенна FPC произошла от бортовой антенны PCB. Из-за ограничения объема гарнитуры TWS место на внутренней материнской плате не может вместить антенну. Антенна FPC эквивалентна удалению цепи антенны из печатной платы и использованию других внешних металлов, чтобы сделать антенну отдельным компонентом. Чтобы его можно было лучше разместить во внутреннем пространстве гарнитуры TWS.
Антенна FPC может быть изготовлена на заводе по производству печатных плат из мягкой доски и гибкого материала.
Преимущества: Применимо к большинству небольших электронных продуктов, диапазоны частот, которые можно сделать, также богаты, производительность лучше, а стоимость ниже.
Недостатки: Каждый продукт необходимо индивидуально отлаживать и исправлять вручную.
3. Антенна ЛДС
Антенна LDS является дальнейшим усовершенствованием антенны FPC. Хотя антенна FPC смогла в значительной степени использовать внутреннее пространство гарнитуры, для ее крепления по-прежнему требуется плоская поверхность.
Антенна LDS использует технологию прямого лазерного формования, которая использует лазерную технологию для непосредственного формирования металлических рисунков антенны на кронштейнах, накладках и т. д., которые могут быть нанесены лазером на неровные поверхности внутри наушников, дополнительно используя внутреннее пространство наушников.
Производители LDS-антенн для лазерной обработки, лазерных технологий и гальванических технологий могут поддерживать ее.
Преимущества: Все направления могут быть поддержаны и имеют сильную приемлемость.
Недостатки: Стоимость дороже, а к материалу внешней поверхности изделия предъявляются особые требования.

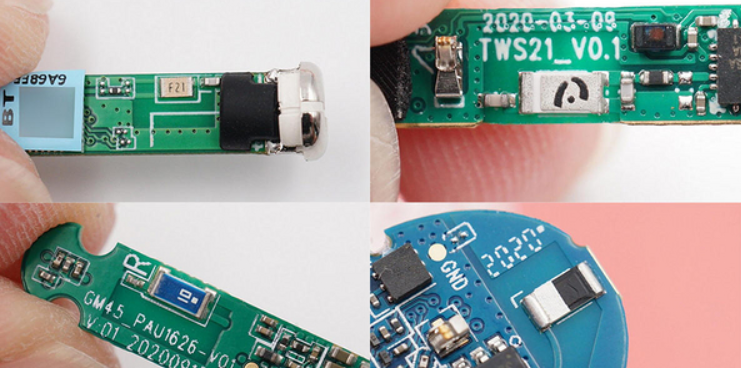

4. Керамическая антенна
Керамическая антенна — еще один антенный продукт, который широко используется в устройствах с модулем Bluetooth. Он назван в честь использования керамических раковин. В основном он делится на два типа: блочная керамическая антенна и многослойная керамическая антенна.
Блочная керамическая антенна предназначена для печати металлической части антенны на керамической быстрой поверхности, а многослойная керамическая антенна может быть напечатана на каждом керамическом диэлектрическом слое в соответствии с требованиями дизайна, тем самым уменьшая размер антенны.
Преимущества: малый размер, простота применения, низкая стоимость, хорошая производительность, занимает мало места.
Недостатки: Требования к площади зазора относительно высоки, направленность относительно одинарна, есть требования к позиции размещения.
Из предыдущего разбора наушников TWS мы узнали, что из-за ограничений по объему встроенные антенны на печатной плате относительно редко используются в наушниках TWS. Выбирайте в соответствии с потребностями ваших продуктов, фиксированного типа использования нет.
Как правильно выбрать антенну
Теоретически, с точки зрения стоимости, антенны на печатных платах и FPC стоят дешевле, керамические антенны умеренны, а антенны LDS дороже; а с точки зрения использования пространства антенны LDS являются наиболее гибкими и могут полностью использовать внутреннее пространство гарнитуры.
С точки зрения производительности возможности передачи и приема внешних антенн обычно лучше, чем у встроенных антенн. Гарнитуры TWS разработаны со встроенными антеннами из-за ограничений по объему и требований к портативности. Характеристики относительно схожи, и необходимо всесторонне учитывать множество факторов, чтобы выбрать подходящую антенну.
Конструкция антенны Bluetooth гарнитуры TWS влияет на качество передачи связи Bluetooth, что, в свою очередь, влияет на фактическое взаимодействие с пользователем. Выбор антенн Bluetooth зависит от многих факторов, таких как производительность, полоса частот, стоимость и занимаемое пространство. Только принимая во внимание конкретные условия продукта и сценарии использования, а также выбирая подходящую антенну, можно добиться максимальной производительности продукта.
