Превосходная технология гальваники Pogo Pin с родиевым покрытием
Есть много процессов и материалов для гальваники. Золочение - наша наиболее распространенная технология обработки и материал, но покрытие палладием, покрытие родием и покрытие рутением лучше, чем покрытие золотом.

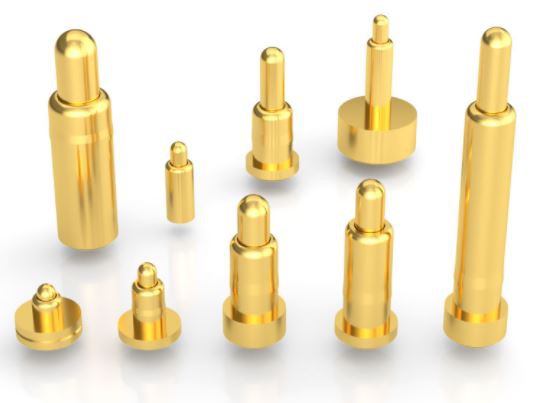

Золочение В золотом покрытии используется настоящее золото, даже если оно покрыто тонким слоем, на него уже приходится почти 10% стоимости всей печатной платы. Для золотого покрытия используется золото в качестве слоя покрытия, один для облегчения сварки, а другой для предотвращения коррозии; даже золотые пальцы карт памяти, которые использовались в течение нескольких лет, все еще сияют.
Преимущества: высокая проводимость, хорошая стойкость к окислению, длительный срок службы; плотное покрытие, относительно износостойкое, обычно используется при сварке и закупорке. Недостатки: более высокая стоимость и плохая сварочная прочность.
2. Химическое золото / иммерсионное золото. Химическое иммерсионное золото с никелем (ENIG), также известное как химическое никелевое золото, иммерсионное никелевое золото, сокращенно химическое золото и иммерсионное золото. Иммерсионное золото - это химический метод, толстый слой никелево-золотого сплава с хорошими электрическими свойствами наматывается на поверхность меди и может надолго защитить печатную плату. Толщина осаждения внутреннего слоя никеля обычно составляет 120 ~ 240 мкм (около 3 ~ 6 мкм), а толщина осаждения внешнего слоя золота обычно составляет 2 ~ 4 мкм (0,05 ~ 0,1 мкм). Иммерсионное золото позволяет печатной плате достигать хорошей электропроводности при длительном использовании, а также обладает устойчивостью к воздействию окружающей среды, чем другие процессы обработки поверхности.
Преимущества:
а. Поверхность PCB, обработанная золотом, очень плоская и имеет хорошую компланарность, что подходит для контактной поверхности кнопки.
б. Иммерсионное золото обладает отличной способностью к пайке, и золото быстро растворяется в расплавленном припое с образованием металлического соединения. Недостатки: процесс сложен, и для достижения хороших результатов необходимо строго контролировать параметры процесса. Самая неприятная вещь заключается в том, что поверхность печатной платы, обработанная золотом, легко дает преимущества черного диска, что влияет на надежность.
3. По сравнению с никелем и золотом, ENEPIG имеет дополнительный слой палладия между никелем и золотом. В реакции осаждения замены золота слой палладия, нанесенный химическим способом, будет защищать слой никеля и предотвращать его. Чрезмерная коррозия сменного золота; палладий полностью подготовлен к погружению в золото, предотвращая коррозию, вызванную реакцией замещения. Толщина осаждения никеля обычно составляет 120 ~ 240 мкм (примерно 3 ~ 6 мкм), толщина палладия составляет 4 ~ 20 мкм (примерно 0,1 ~ 0,5 мкм); толщина осаждения золота обычно составляет 1 ~ 4 мкм (0,02 ~ 0,1 мкм). Преимущества: Имеет широкий спектр применения. В то же время никель-палладий-золото относительно погружено в золото, что может эффективно предотвратить проблемы с надежностью соединения, вызванные дефектами черного диска. Недостатки: хотя никель-палладиевое золото имеет много преимуществ, палладий стоит дорого и является дефицитным ресурсом. В то же время, как и у Immersion Gold, требования к управлению технологическим процессом очень строгие.
Химические свойства родия относительно стабильны, и он трудно реагирует с сульфидом и углекислым газом в воздухе. При комнатной температуре он не растворяется в азотной кислоте и ее солях и даже не растворяется в воде. Он более устойчив к различным сильным щелочам, но растворим в концентрированной серной кислоте. Физические свойства родия относительно хорошие. Помимо хорошей износостойкости и электропроводности, он обладает выдающейся отражательной способностью, а его коэффициент отражения может достигать 80% (серебро составляет 100%), и он может оставаться неизменным в течение длительного времени. Поэтому его часто используют в качестве покрытия против выцветания серебра. После тестирования родиевое покрытие толщиной 0,1 мкм может защитить серебряное покрытие от обесцвечивания в течение нескольких лет. Родиевое покрытие имеет очень низкое контактное сопротивление и высокую твердость, поэтому его часто используют в качестве покрытия для точек контакта.
Сварочные характеристики родия не очень хорошие, поскольку внутреннее напряжение покрытия относительно велико. Технология покрытия родием начала использоваться в Соединенных Штатах в 1930 году, но в основном она использовалась для декоративного покрытия. Позже, с быстрым развитием электронной промышленности, родиевое покрытие сыграло важную роль в предотвращении обесцвечивания серебра и точек электрического контакта. В последние годы родиевое покрытие стало более популярным в индустрии гальваники ювелирных изделий. Гальваника слоя родия на поверхности серебряных украшений может предотвратить обесцвечивание серебра. Цена дешевая, и он также может иметь платиновую текстуру. Поскольку плотность родия намного меньше, чем у платины, стоимость покрытия родием немного ниже, чем у покрытия платиной.
