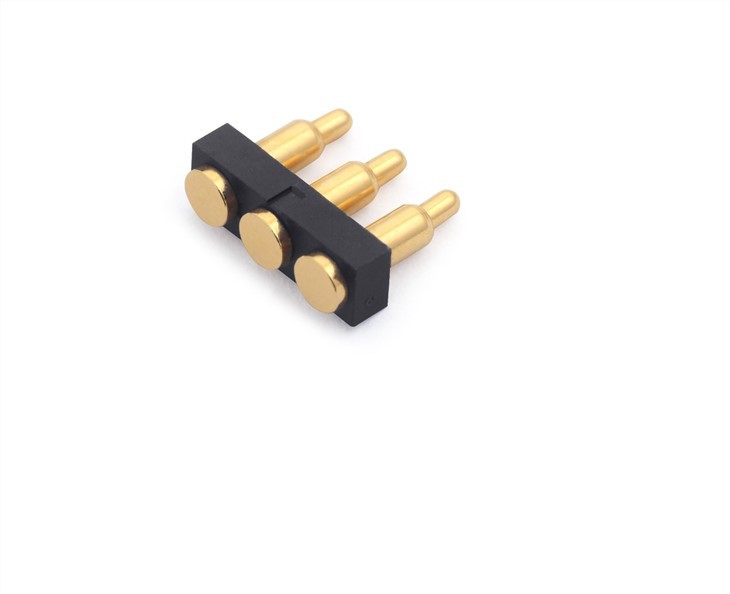

Pogo Pin 1Row 3pins для сборочной линии

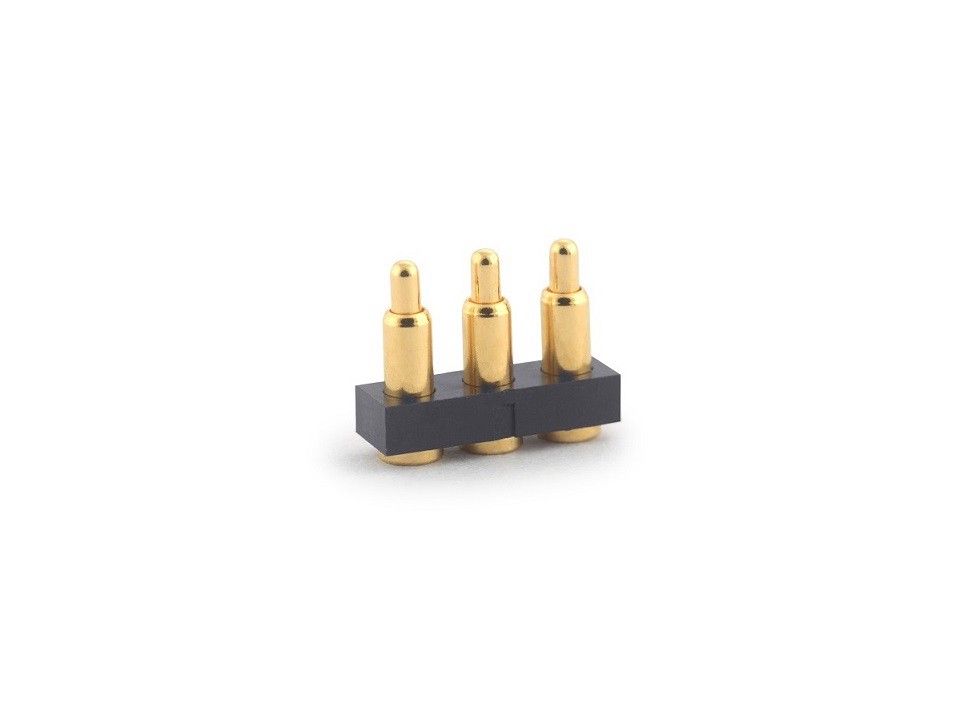

SMTPogo Pin 1Row 3pin для сборочной линии

Технические характеристики

ThePogo pin Технические характеристики продукта следующие:

1.0 обзор

1.1 Данная спецификация определяет общие параметры производительности и требования к испытаниям продуктов серии Pogo pin.

2.0 требования

2.1 Размер внешнего вида соответствует требованиям чертежа продукта

3.0 Материалы, материалы и покрытие

3.1 Ствол - это латунный сплав, на который необходимо нанести гальваническое, никелированное и золотое покрытие. Толщина слоя покрытия различается в зависимости от условий использования продукта.

3.2 Плунжер - это латунный сплав, на который необходимо нанести гальваническое, никелированное и золотое покрытие. Толщина гальванического слоя различается в зависимости от использования продукта.

3.3 Пружина изготовлена ​​из нержавеющей стали SUS 304 или из проволоки из рояльной стали с гальваническим покрытием.

3.4 Пластик - это жаростойкий материал, такой как PA46, PA4T, LCP, PA9T и так далее.

4.0 Параметры

4.1 Рабочее напряжение: 12 В

4.2 Непрерывный рабочий ток: 1.0A

4.3 Срок службы: 10000 раз

4.4 Рабочая температура: от -25 ℃ до ﹢ 75 ℃ 95% относительной влажности Макс.

4,5 Температура хранения: от -40 ℃ до ﹢ 85 ℃ 95% относительной влажности Макс.

5.0 Электрические характеристики

5.1 Сопротивление контакта: Сопротивление контакта в рабочей точке составляет< 30="">

5.2 Выдерживаемое напряжение: 500 В переменного тока в течение 1 минуты, максимальный ток утечки составляет 0,3 мА.

6.0 Механические свойства

6.1 Положительная сила, рабочая точка больше 30 гс

6.2 Прочность, превышающая силу пружины в 20000 раз, остается в пределах допустимого диапазона.

7.0 Экологические характеристики

7.1 Устойчивость к высоким температурам 260 ℃, отсутствие обесцвечивания и образования пузырей через 6 минут.

7.2 Постоянная температура и влажность 95% относительной влажности, 60 ℃, 96 часов испытание постоянной температуры и влажности после контактного импеданса< 200="" мом,="" отсутствие="" повреждений="" внешнего="">

7.3 Испытание в солевом тумане 5% раствор соли не подвержен коррозии в течение 48 часов.

7.4 Испытание паяльного олова 245 ± 5 ℃, время 2 ~ 3 секунды, влажная поверхность более 95%.

Разъем Pogo pin для клеммы печатной платы Применяется

Как поставщик подпружиненных аккумуляторных батарей SMT pogo pin, наш SMT Pogo Pin для сильноточной зарядки применяется для адаптеров, коммутационных программ, решений HMI и конструкций печатных плат.

OurSMT Дизайн Pogo Pin

Как мы это делаем:

1. два хорошо организованных завода, прошедших аудит собственной торговой марки

2.38 современных токарных линий и 12 качественных цифровых станков

3. более 100 клиентов и 1000 заказов по всему миру каждый год

4.6 встроенный QIC и 12 финальных QC, контроль каждого шага как ваш заказ

5.136 квалифицированных рабочих, 15 опытных руководителей производственных цехов

6. 12 профессиональный менеджер по продажам, 7 * 24 часа обслуживания

Наши возможности

■ Pogo Pin1,3 тыс. Шт. / День;

■ Новые компоненты 300 тыс. Комплектов / м

■ Крепежные детали 10 тыс. Комплектов / м

■ Прецизионные детали 100 тыс. Шт. / М

Система обеспечения качества с контактным штифтом на пружине

Заказчики услуг

В настоящее время наши продукты успешно и широко используются в таких областях, как умные носимые устройства, Bluetooth-гарнитуры TWS, колонки Bluetooth, умные дома, смартфоны, средства связи 5G, медицинское оборудование, портативные электронные устройства и т. Д.

Надежная и проверенная мануфактура Pogo Pin! Технология Good-Link улучшает соединение разъемов.
