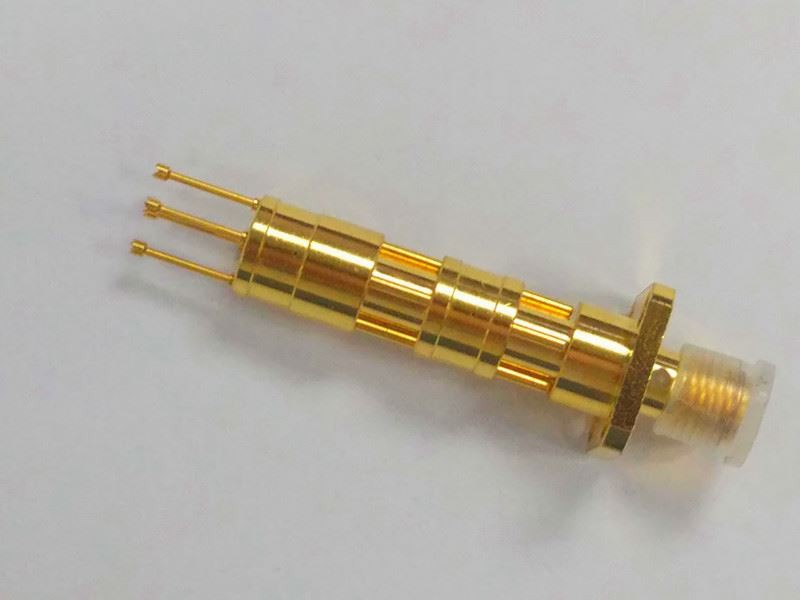

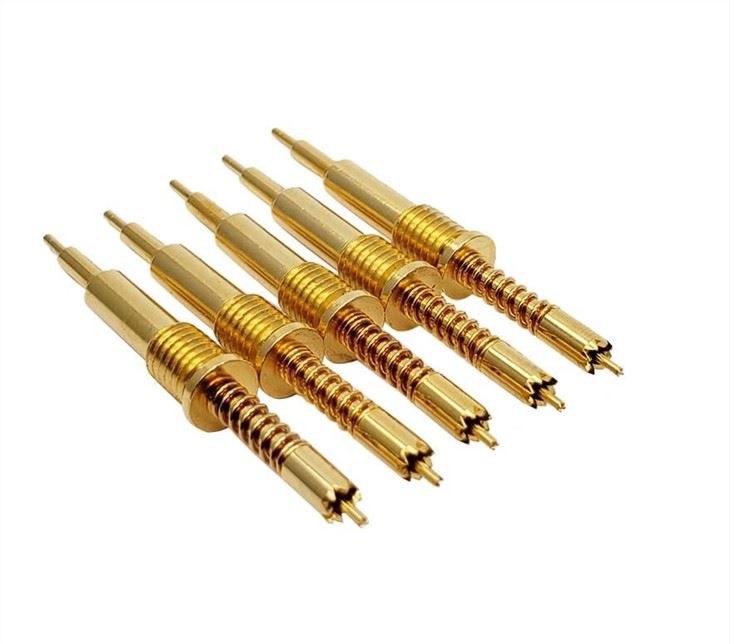

Высокочастотный пружинный зонд 5G

Высокая частота5G Spring Probe

Высокочастотный пружинный зонд 5G обычно состоит из трех компонентов. Эти детали должны изготавливаться с точностью, необходимой для области микроэлектроники.

Плунжерная часть иглы в основном используется для соединения и может использоваться со всеми типами игл. И в максимально возможной степени добиться меньшего контактного сопротивления между испытательным щупом и контрольной точкой, чтобы гарантировать достоверность результатов испытаний. В качестве материала иглы в основном используются сталь и бериллиевая медь, которые соответственно закалены. Если форма иглы очень тупая, можно также использовать латунь.

Как эффективный компонент, пружина может обеспечить необходимое контактное усилие даже после сотен тысяч перекрытий (цикл испытаний). Номинальное усилие пружины, указанное в каталоге продукции, может быть достигнуто при рекомендуемом рабочем ходе, но из-за влияния таких факторов, как конструкция, производственные допуски и условия использования, возможны небольшие колебания.

Высокочастотный пружинный зонд 5G Втулка иглы поддерживает иглу и пружину. Сигнал измерения передается на крышку иглы зонда. Для оптимизации производительности, помимо позолоты гильзы иглы, можно также нанести тонкий органический защитный слой. Крышка иглы зонда (KS) используется для облегчения замены испытательного зонда при обслуживании испытательного приспособления. Быстрая замена, не требуется никаких электромонтажных работ. Для этого сбоку предусмотрено положение для завивки. Следует отметить, что в этот период точка обжима может работать лучше только после того, как обсадная колонна будет установлена ​​в стволе скважины. Другими словами, датчик необходимо вставить в карту датчика после того, как игла будет установлена.
