Концепция базового дизайна,Конструкция плунжера иРабочая высота Пого Пин
Основная концепция дизайна Pogo Pin (подпружиненный разъем):
Электрические характеристики будут активно находить путь с наименьшим сопротивлением для проведения тока, лучшее состояние
Ток будет проходить от стержня иглы к стенке внешней трубки, а затем к печатной плате. В это время значение сопротивления наименьшее.
Базовая конструкция плунжера Pogo Pin (подпружиненный разъем):
Смещенный хвост
Конструкция со смещенным хвостом является наиболее распространенной и дешевой в производстве с хорошим балансом между производительностью, ценой и размером. Эта конструкция может гарантировать стабильный нижний импеданс.
Преимущество: низкое и стабильное сопротивление
Обратное сверление
Задняя дрель обычно используется в среде с небольшими разъемами, такими как беспроводные наушники, смартфоны или небольшие устройства IoT. небольшой размер может удовлетворить требования клиентов к эластичности, поскольку длина пружины этой конструкции может превышать длину трубки иглы. В некоторых случаях, когда пространство ограничено.
Конус Дизайн
Этот тип конструкции является лучшим выбором для разъема с высокими требованиями к концентричности, поскольку пружину лучше всего устанавливать непосредственно на конический хвостовик оси штифта. сужающийся хвостовик в нижней части оси штифта расположен внутри пружины, чтобы уменьшить дрожание оси штифта. Преимущество: легкость поворота, небольшой перекос, низкая стоимость.
Мяч Дизайн
Конструкция шара является лучшим вариантом для сложных условий, таких как тяжелые машины, зарядка и медицинские приложения, контакт более стабилен, и важен большой ток.
Преимущество: стабильное сопротивление, может проходить через сильный ток

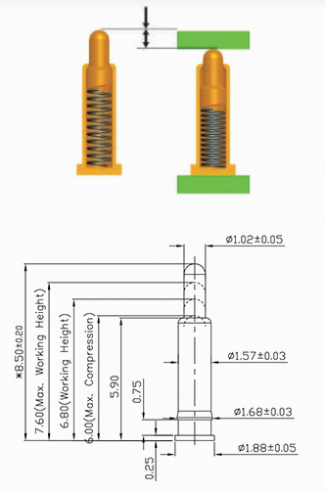

Базовая рабочая высота Pogo Pin (подпружиненный разъем):
Как правило, степень сжатия во время работы составляет 2/3 от общего хода. Если степень сжатия достаточна, положительная сила слишком мала, поэтому импеданс нестабилен.
Использование пружинного штифта на рабочей высоте значительно повысит долговечность и производительность разъема.
Контактная пластина аккумулятора или золотой палец, соединяющий пружинный штифт, не должны быть загрязнены, окислены и т. д.
Пожалуйста, ограничьте использование в пределах диапазона спецификаций, указанных на чертеже.
