Разъемы Pogo Pin: упругое решение для электрических соединений
Соединители Pogo pin, также известные как подпружиненные соединители, представляют собой тип электрического соединителя, в котором используются подпружиненные штырьки для установления контакта и замыкания цепи. Они обычно используются в бытовой электронике и испытательном оборудовании, где требуется надежное соединение, которое можно легко соединять и разъединять.
Как работают штифты Pogo
Пого-штифт состоит из токопроводящего стержня с пружиной внутри. Наконечник покрыт проводящим материалом, таким как золото поверх никеля, для предотвращения коррозии и улучшения проводимости. Пружина обеспечивает «отскок», благодаря которому пого-булавки получили свое название, происходящее от Пого, мультипликационного персонажа, который прыгает на пого-палке.

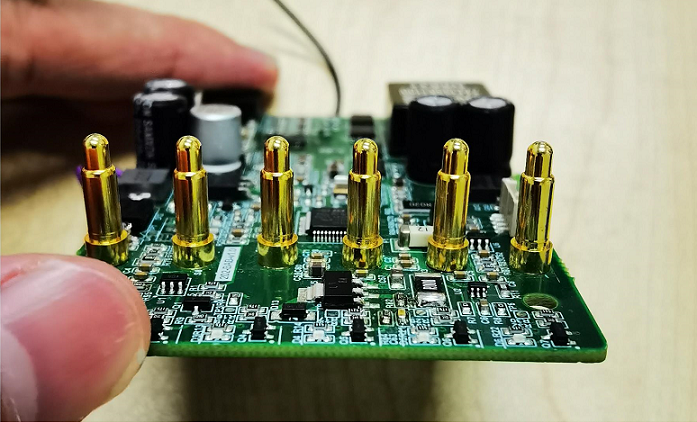

Когда пружинный штифт прижимается к контактной площадке или штифту на печатной плате, пружина сжимается, и токопроводящий наконечник вступает в контакт. Пружина оказывает постоянное усилие для обеспечения надежного соединения, а также допускает некоторое изменение высоты сопряжения или плоскостности. В несопряженном состоянии пружина втягивается и безопасно втягивает наконечник обратно в корпус штифта.
Преимущества Pogo Pins
Штыри Pogo имеют ряд преимуществ по сравнению с другими типами разъемов:
- Низкое контактное сопротивление из-за позолоты и давления пружины
- Нет необходимости вручную сопрягать/не сопрягать соединения
- Устойчивость к грязи, маслам и другим загрязнениям
- Может компенсировать небольшое смещение между сопрягаемыми поверхностями
- Долгий срок службы с минимальным износом после многократных циклов сопряжения
- Простая конструкция без отдельных корпусов или запирающих механизмов
Приложения
Некоторые распространенные приложения, в которых используются разъемы с пого-контактом, включают:
- Тестовые приспособления, которым необходимо выполнить временное подключение к печатным платам
- Программисты для прототипирования и мелкосерийного производства
- Контакты батареи в потребительских устройствах
- Датчики, используемые для внутрисхемного тестирования и отладки
- Межсоединения между печатными платами в электронных устройствах, где может потребоваться замена плат для модернизации или ремонта.
Штыри Pogo представляют собой универсальное и надежное решение как для временных, так и для полупостоянных электрических соединений в различных приложениях. Их подпружиненная конструкция поглощает изменения и выдерживает многократные циклы сопряжения, что делает их хорошо подходящими для прототипирования, тестирования и сервисных приложений.
