Как использовать булавку Pogo?

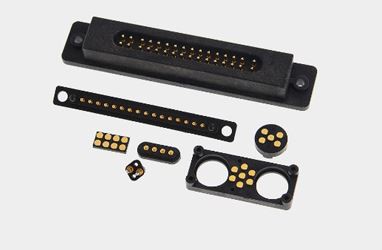

Базовое введение в разъем POGO PIN
Соединитель Pogo Pin представляет собой пружинный зонд, образованный заклепками четырех основных компонентов: иглы (поршень), трубки иглы (трубка), пружины (пружины) и резинового сердечника (корпуса) с помощью высокоточного оборудования. Его также называют pogo pin, Spring наперсток, пружинный зонд, Spring Loaded, PogoPin коннектор. Нижняя часть плунжера Pogo Pin&№39 обычно имеет наклонную поверхность. Функция наклонной поверхности состоит в том, чтобы гарантировать, что Pogo Pin удерживает иглу (поршень) в контакте с внутренней стенкой игольной трубки (трубки) во время работы, так что ток в основном проходит через позолоченную иглу (поршень). и трубка иглы. (Трубка) для обеспечения стабильности и низкого сопротивления Pogo Pin.
Мы предлагаем вам серию продуктов Pogo Pin. В производстве соединителей pogo pin - это особая технология соединения. За последние несколько лет эта надежная технология была принята некоторыми известными производителями мирового класса и успешно использована в их более чем сотне электронных продуктов, таких как аккумуляторы для мобильных телефонов, соединения антенн, системы позиционирования GPS и портативные компьютеры. , Оборудование для видеоигр, уличные фонари, слуховые аппараты, радиоприемники и т. Д.
ОСНОВНЫЕ ПАРАМЕТРЫ КОННЕКТОРА POGO PIN
Штифт Pogo (плунжер): позолоченный латунь (C3604), толщина гальванического слоя варьируется в зависимости от применения, обычно никелированный 1,25 ~ 2,5 мкм (преобразованный в 50 ~ 100 мкм"), золото- покрытие 0,125 мкм ~ 0,5 мкм (преобразовано в 5 мкм ~ 20 мкм).
Ствол: позолоченная латунь (C3604), толщина гальванического слоя разная для разных применений, в целом никелированный 1,25 ~ 2,5 мкм (преобразованный в 50 ~ 100 мкм), позолоченный 0,125 мкм ~ 0,25 мкм (преобразовано в 5 мкм ~ 10 мкм).
Пружина: нержавеющая сталь (SUS304) или проволока из фортепианной стали
Корпус: PA46, PA9T, HTN, LCP (безгалогенный материал, класс огнестойкости UL94V-0)
Крышка (CAP): PA46, PA9T, HTN, LCP (безгалогенный материал, класс огнестойкости UL94V-0)

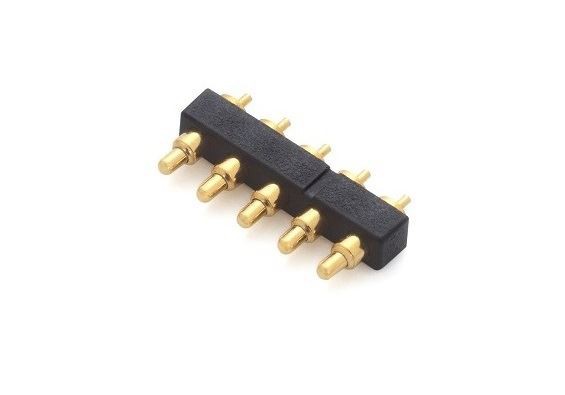

РАЗЪЕМ POGO PIN СПЕЦИФИКАЦИЯ ИЗДЕЛИЯ
ПРЕИМУЩЕСТВА КОННЕКТОРА POGO PIN
Водонепроницаемая конструкция уровня IPX6-IPX7
Малый форм-фактор
Устойчивость к высоким температурам
Устойчивость к коррозии
Обеспечить индивидуальный дизайн
Приложение коннектора POGO PIN
