Структура разъема pogo pin
С развитием рынка и обновлением технологий производства все больше и больше потребителей ограничиваются не только многофункциональностью продукта, но и стремятся к стильному внешнему виду, небольшому и тонкому внешнему виду. Но с точки зрения производства и проектирования такой продукт представляет собой огромную проблему для всех инженеров по электронному оборудованию. Из-за конструктивного пространства и стандартных спецификаций разъемов инженерам сложно выбрать подходящий вариант. Кроме того, штыри Pogo имеют очевидные преимущества с точки зрения стоимости сборки, срока службы, цикла отбора проб и стоимости в структурном пространстве.
Основная функция пого-штыря - перегрузка по току в диапазоне от 20 мА до 10 А. В основном, существуют строгие правила в отношении диаметра, высоты и требований к покрытию булавки pogo.
Игла для пого булавки требует гладкой поверхности в небольшом круглом полусфере. Требования к конструкции иглы для булавок POGOPIN pogo.

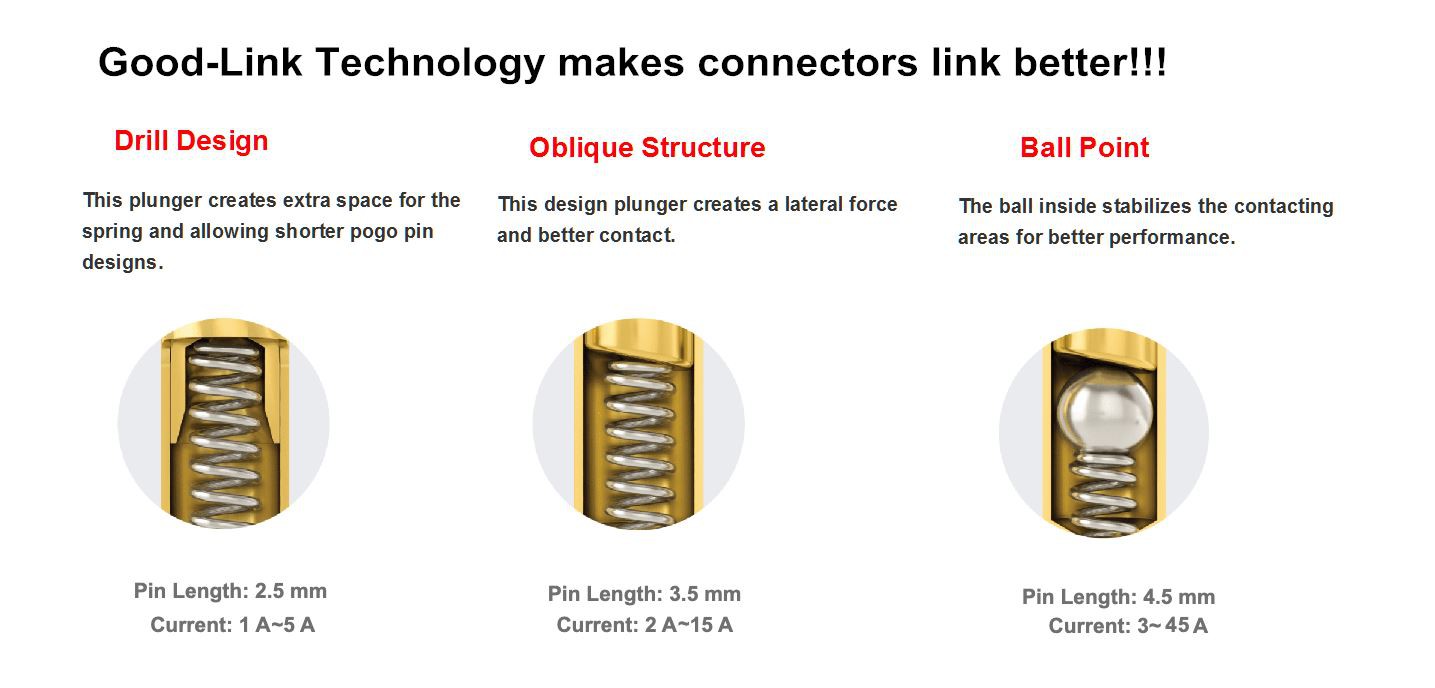

Скошенная кромка: Чтобы игла всегда контактировала с трубкой иглы во время работы, Tyco Hanze срезает конец иглы, соприкасающийся с пружиной, на скос. Эта концепция дизайна может обеспечить низкий и стабильный контактный импеданс для обеспечения стабильной проводимости продукта. Конструкция с обратным просверливанием - хороший выбор для малогабаритных соединителей, которые могут удовлетворить требования заказчиков к эластичности.
Длина согласующей пружины этой конструкции может превышать длину трубки иглы. В случае ограниченного пространства конструкция обратного бурения позволяет получить стабильный упругий ход. Конструкция с плоским дном не будет недоступна из-за определенных условий конструкции иглы и трубки иглы, которые заставят ток проходить через трубку иглы, и стенка трубки иглы будет проходить прямо вдоль пружины, что приведет к слишком большому сопротивлению и падению напряжения в большой дуге.
