Конструкция контактного конца разъема Pogo pin и требования

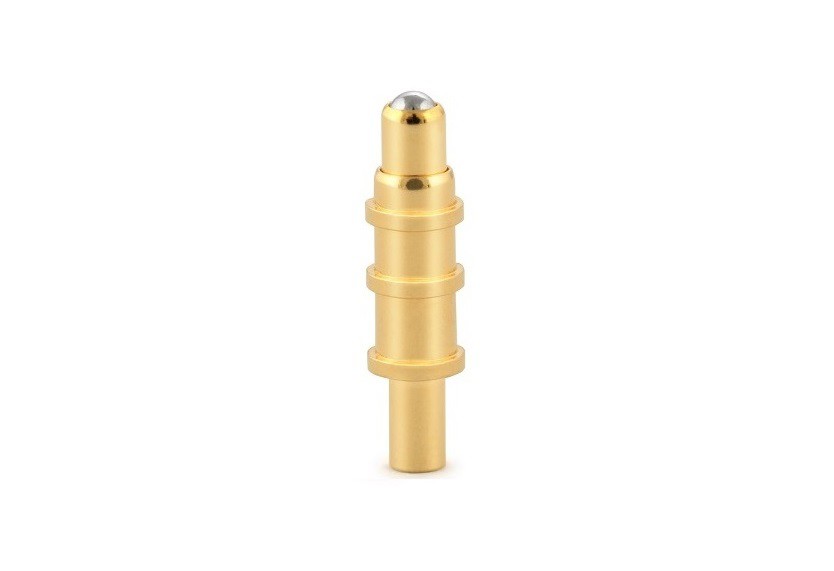

1. Требования к конструкции концевого контакта
это нестандартный вид контакта. Он разработан в соответствии с требованиями к кабелям всей машины. Во-первых, необходимо подтвердить размер разъема, способ установки продукта, внешний вид и спецификацию кабеля. В случае, если трудно подтвердить кабель, спроектируйте отверстие для проводки в соответствии с номером контакта. Отверстие для проводки может удовлетворить потребности проводов большого сечения. Отношение диаметра сердечника проволоки к внутреннему диаметру сварочной чашки обычно составляет 0,5-0,7; При подключении провода принцип конструкции состоит в том, что диаметр сердечника кабеля и соединительного отверстия контакта является подходящим, а отношение диаметра сердечника провода к внутреннему диаметру сварочного отверстия обычно составляет 0,6-0,8.
2. Требования к форме торцевого контакта
В коннекторе pogo pin контактная деталь является неотъемлемой частью коннектора, и его основная функция заключается в передаче сигнала. В процессе конструирования разъема контакт формируется стыковочным концом и хвостовым концом. Ответный конец обычно состоит из упругих частей и жестких частей для обеспечения надежности контакта между вилкой разъема и розеткой; задний конец контакта отвечает за кабельное соединение между оборудованием, межсоединение между печатными платами или соединение между кабелем и платой, используемое при соединении кабеля. Клеммный конец соединителя можно разделить на четыре типа: тип сварочной проволоки, тип обжимной проволоки, тип с прокалыванием изоляции и тип обмотки без пайки; Применение На печатной плате формы для заделки контактов можно разделить на четыре типа: прямая сварка, криволинейная сварка, поверхностный монтаж и запрессовка без пайки.
