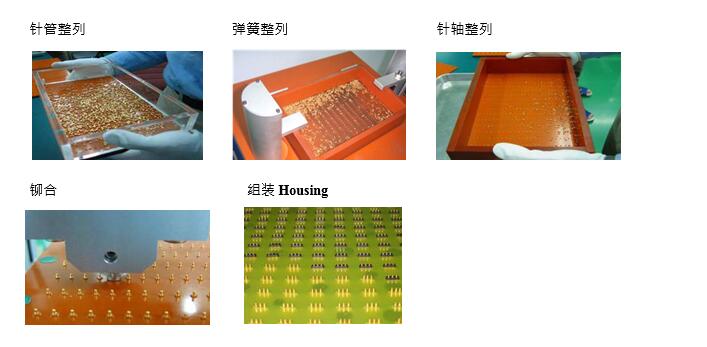

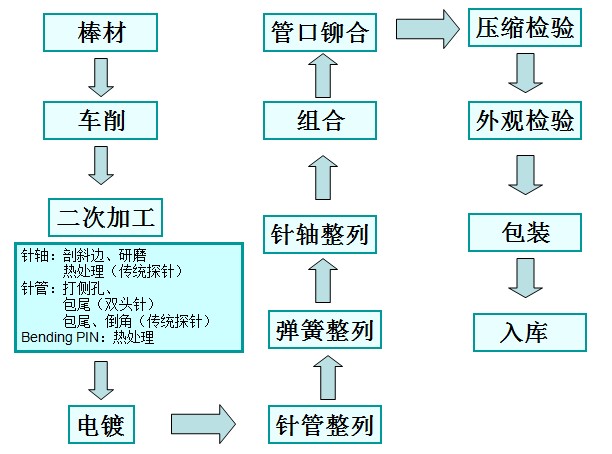

Процесс производства разъема Pogo Pin
Материал вала/трубки иглы:
Основная функция соединителя заключается в том, что количество раз, когда сигнал проходит, а также подключается и отключается, является высоким, поэтому также требуются проводимость и эластичность (предел текучести) материала.
1-1: Латунь (BRASS): медно-цинковый сплав с хорошей проводимостью, проводимость составляет около 26-29% (IACS), в зависимости от доли меди можно разделить на C2680 (JIS) и C3604. , C3601 (требуется термообработка)
1-2: Фосфористая бронза (PHOSPHOR BRONZE): медно-оловянный сплав, его проводимость хуже, чем у латуни, проводимость составляет около 13 процентов. Но его эластичность и гибкость хороши
Он подходит для труб с процессом волочения, и его классификацию можно разделить на C5440, C5191 и C5210 в зависимости от содержания олова. Чем выше содержание олова, тем хуже проводимость и выше эластичность.
1-3: Термообработанные медные сплавы: например, бериллиевая медь (BERYLLIUM ALLOY) обладает хорошей электропроводностью и эластичностью, но ее цена высока.

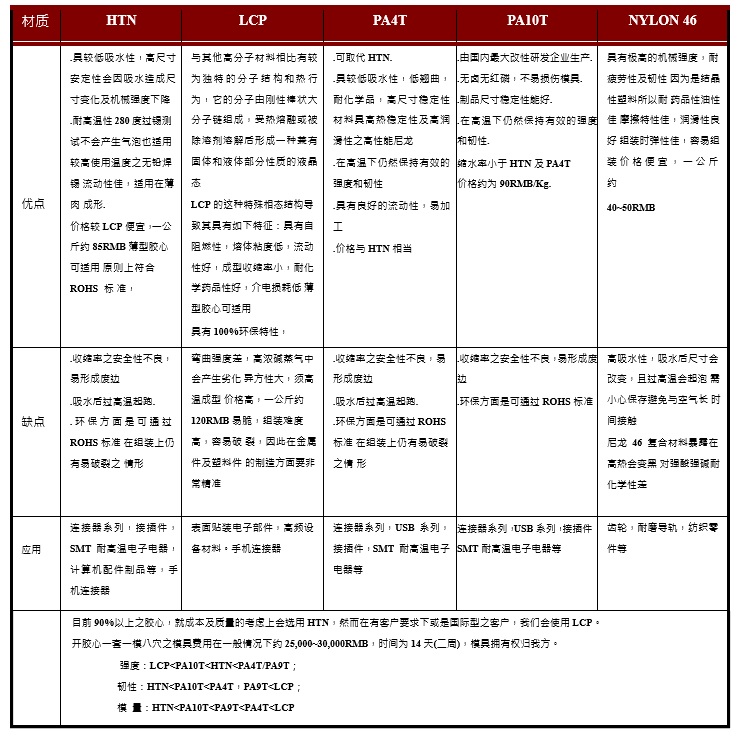

Материалы, используемые для корпуса и крышки:
Обеспечьте основную структуру и изоляцию разъема, а также разместите внутри него штифт Pogo. Используемые материалы: размер, форма и использование соединителей очень разные, поэтому используемые инженерные пластики также различны. При проектировании соединителей термостойкость, текучесть, механическая прочность, электрические характеристики, требования по защите окружающей среды и затраты должны учитываться как факторы для выбора подходящего конструкционного пластика. Обычно используемые инженерные пластики: LCP, HTN, NYLON46, PBT, PA4T, PA10T, ПК и т. д.
Поскольку LCP сама по себе обладает огнезащитными свойствами, она может достигать уровня UL94 V-0 без добавления антипирена, поэтому LCP может быстро соответствовать требованиям RoHS и не содержать галогенов. HTN, PA4T и PA9T представляют собой нейлоновые материалы, и для достижения класса V UL94 необходимо добавлять антипирены 0, производители HTN, PA4T и PA10T заявляют, что материалы соответствующих марок не содержат галогенов. антипирены.
