На что следует обратить внимание при пайке пого-пинов?
Как и большинство разъемов, пого-пины имеют определенную степень термостойкости. Стандартные материалы сердечника и пружины не могут выдержать нагрев или однократный процесс оплавления олова. Если вы планируете повторить операцию, пожалуйста, свяжитесь с нами, и мы поможем вам выбрать зонд и материал, который наилучшим образом соответствует вашим потребностям, чтобы избежать последующих проблем.

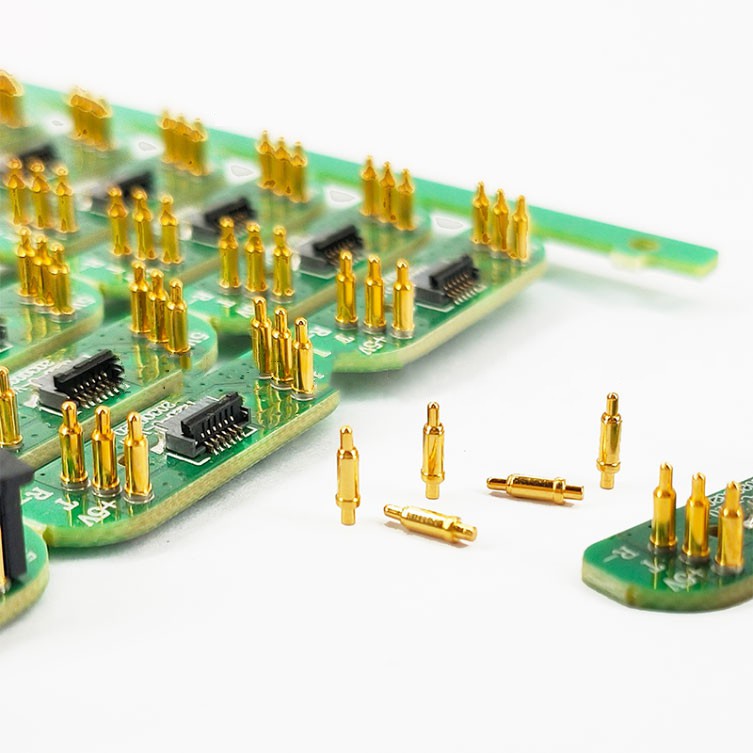

Как вы проектируете размер печатной платы (PCB) для разъема с пого-контактом?
Вообще говоря, радиус печатной платы должен быть зарезервирован более {{0}},3 мм на конце штифта, радиус поверхности паяльной пасты должен быть зарезервирован более {{4}. }.4 мм для выпуклого кольца, а длина хвостового конца должна быть как минимум на 0,4 мм больше толщины печатной платы. Но, конечно, приведенные выше данные должны основываться на разумном внутреннем допуске и минимальном расстоянии между иглами.
Как спроектировать размеры гибкой печатной платы (FPC) для разъемов с пого-контактом?
Она мало чем отличается от обычной печатной платы. Самая большая разница заключается в том, что после вычета гибкой печатной платы на конце одинарной иглы должен быть зарезервирован дополнительный 0,1 мм.
Как подобрать размер печатной платы (PBC) для пайки разъемов с пого-контактом?
Для части, контактирующей с паяльной пастой, должен быть зарезервирован дополнительный радиус подвижного штифта 0,5 мм.
