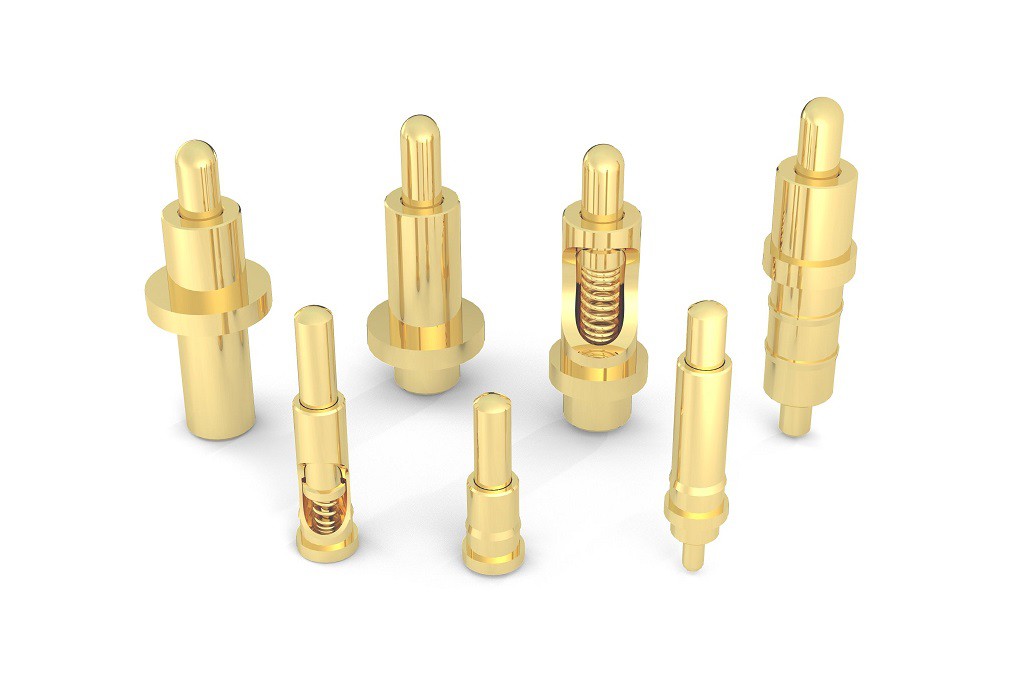

Дизайн POGO PIN и производственный процесс
Как выбрать подходящий POGO PIN
1. Хороший PIN-код POGO должен соответствовать следующим трем пунктам:
①Надежное качество
②Стабильная производительность
③ Соответствовать требованиям.
Своевременная доставка заказов также очень важна. Лучше всего обратиться к производителю разъема POGO PIN для расследования. Масштабы завода, успешные решения, технологическое оборудование, производственные мощности и возможности НИОКР напрямую влияют на качество продукции, возможности доставки и техническую поддержку. Zhongzhengtian имеет преимущества в конструктивной схеме, стоимости массового производства и возможности доставки товаров в отрасли. Добро пожаловать, друзья, чтобы прийти на завод для общения.
POGO PIN следует трем, трем и четырем принципам
1,40 процента проблем возникают из-за дизайна
Конструкция передней части нелогична, а задней части бесполезна (например, сопло наперстка выше пластиковой плоскости, расстояние между иглами пин-кода неравномерно и т. д.).
2,30 процента проблем связаны с общением
На начальном этапе сообщение различных технических требований было неясным, и фактическое использование продукта было неясным, что также было одной из основных причин частых проблем (например, радиочастотный наперсток используется в качестве наперстка зарядного устройства). коробка, фактическая рабочая высота не соответствует чертежу, межосевое расстояние не подтверждено и т. д.). Понимать функциональные требования заказчика и область применения, и может более обоснованно рекомендовать спецификации и параметры штифта Pogo;
3,30 процента проблем возникают из-за процесса
Сборка продукта состоит из нескольких процедур, и POGO PIN необратимо повреждается из-за неправильной работы в производственном процессе (например, повреждение насадки, посторонние предметы в трубе, выброс SMT и т. д.).

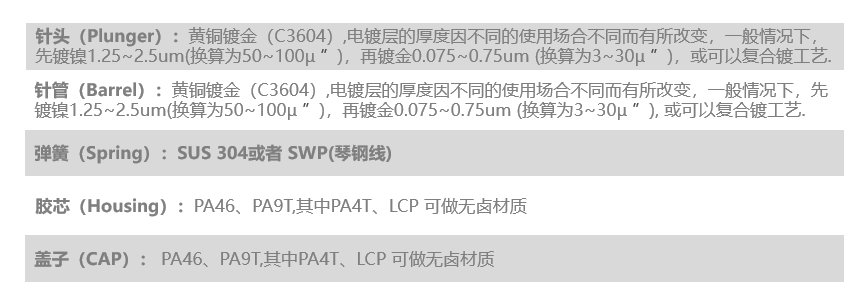

Основное введение POGO PIN

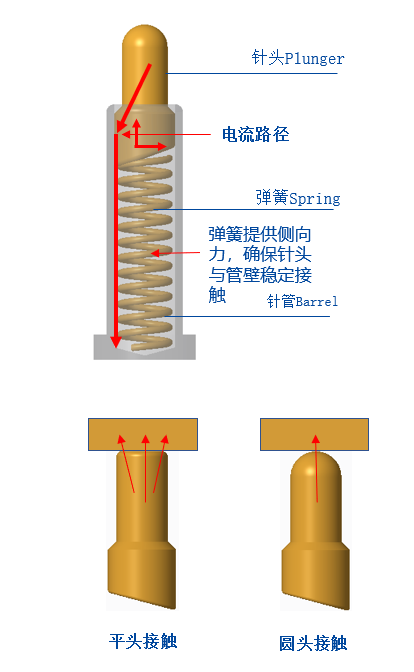

Почему POGO PIN имеет скошенную структуру: нижняя часть поршня Pogo Pin обычно имеет скошенную структуру. Функция скошенной конструкции заключается в обеспечении того, чтобы Pogo Pin удерживал иглу (поршень) в контакте с внутренней стенкой иглы (трубки), когда она работает, чтобы ток в основном проходил через нее. Позолоченные игла (поршень) и игла (трубка) для обеспечения стабильности и низкого импеданса Pogo Pin.
Почему в POGO PIN используется конструкция с круглой головкой? Поскольку Pogo Pin обычно относительно мал, требуемая эластичность не так высока. Если он используется на банке питания или освещении, эластичность составляет четыре или пятьсот грамм или даже один или два килограмма. Естественно, лучше сделать его плоским. , Плоская головка имеет большую площадь контакта, и ее усилия достаточно, чтобы разрушить оксидный слой на поверхности контакта, чтобы обеспечить полный контакт. Большинство круглых головок используются в Bluetooth-гарнитурах TWS и смарт-браслетах. Максимальная сила упругости не превышает 150 грамм (сила упругости напёрстка зарядного ящика находится в пределах 20-35gf), а сила упругости контакта между поверхностью и поверхностью будет рассредоточена, а медь колонка на конце наушников не сломается. Оксидного слоя недостаточно, что приводит к недостаточному контакту и плохому контакту. В это время, если конструкция с круглой головкой используется для контакта точки с поверхностью, сила упругости собирается в одной точке, и контакт, естественно, будет намного более достаточным.
Параметр производительности/параметр производительности
ключевые параметры производительности
A. Рабочее напряжение: менее 12 вольт постоянного тока
B. Номинальный ток: 1.0 ампер/пин
C. Рабочая температура: от -40 до 85 градусов.
D. Температура хранения: 25 градусов плюс/-3 градусов.
E. Влажность рабочей среды: от 10% до 90% относительной влажности
F. Долговечность (срок службы): 10 000 циклов.

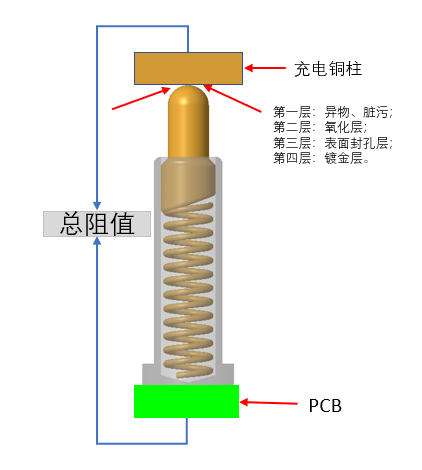

G. Контактное сопротивление: макс. 200 мОм. @рабочий ход
(Во время рабочего хода: 200 мОм/макс.)

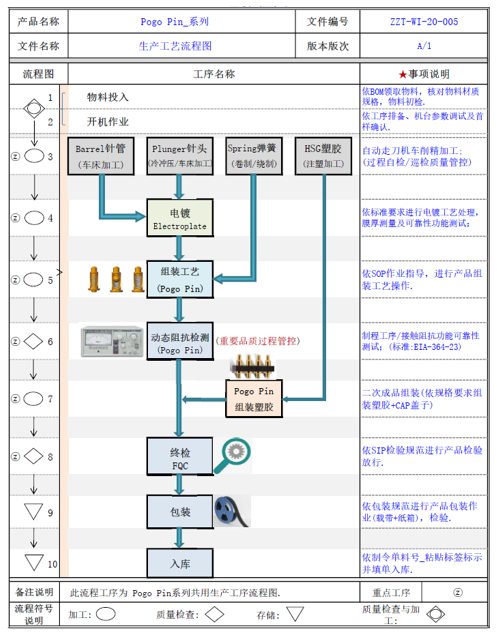

Производственный процесс/制造工艺
Метод сборки продукта
Технологический процесс гальванического покрытия
Какие параметры необходимо подтвердить в front-end дизайне
① Подтвердите расстояние от печатной платы до контактной поверхности медной стойки на конце наушников (т. е. рабочую высоту POGO PIN).
② Подтвердите расстояние от печатной платы до пластиковой поверхности зарядного устройства (то есть максимальную высоту игольчатой трубки POGO PIN, игольная трубка не должна превышать эту высоту).
③ Подтвердите расстояние между центром иглы PIN-кода и центром круга.
(Подтвердите размер шапки при креплении позже, чтобы предотвратить помехи во время исправления SMT).
④ Подтвердите размер печатной платы и пространство под платой.
(Оптимизировано и улучшено для POGO PIN).
PS: рекомендуется, чтобы диаметр печатной платы составлял 1,6 мм, а наперсток рекомендуется сделать сквозной структурой, чтобы эффект был лучше и имел следующие преимущества: ① заплата более прочная; ② Пространство трубки иглы увеличено, игла предварительно прижата сильнее, и контакт более достаточен.
Почему дно иглы должно быть скошено: Если сделать его плоским, ток будет проводить пружина, которая предъявляет высокие требования к пружине, а пружина настолько тонкая, что ее легко пережечь.
