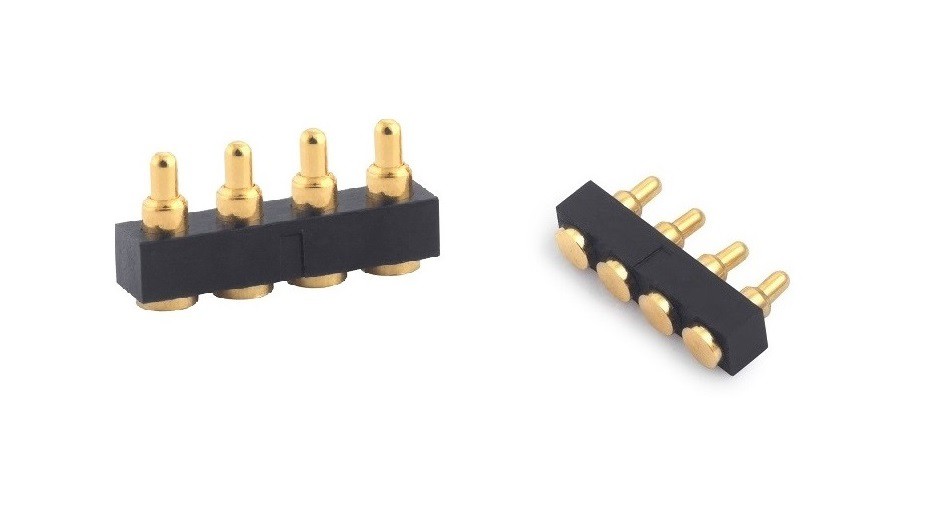

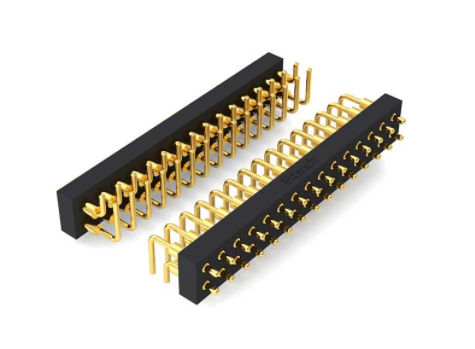

Соединители используются очень часто, и все знакомы с соединителями. Однако во время использования разъема может возникнуть проблема с подключением. В этой статье редактор расскажет о причинах сбоя подключения коннектора. Кроме того, в этой статье будут рассмотрены вопросы тестирования разъемов «плата-плата».
1. Обсуждение причины отказа подключения разъема

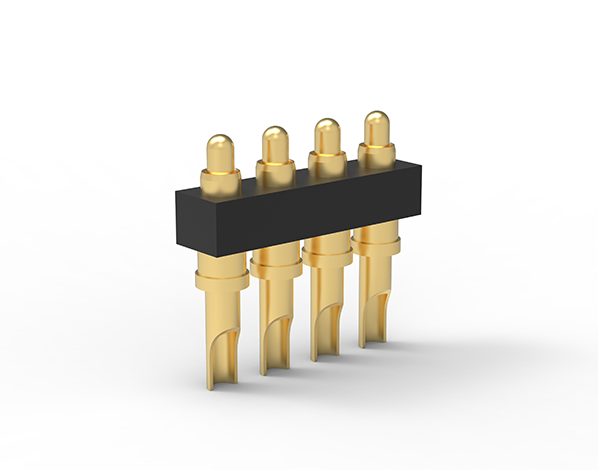

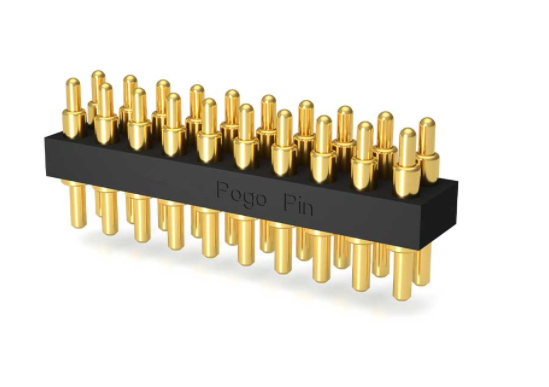

По сравнению с внешним проводником, внутренний проводник разъема меньше по размеру, а внутренний проводник с низкой прочностью с большей вероятностью вызовет плохой контакт и приведет к выходу из строя разъема.

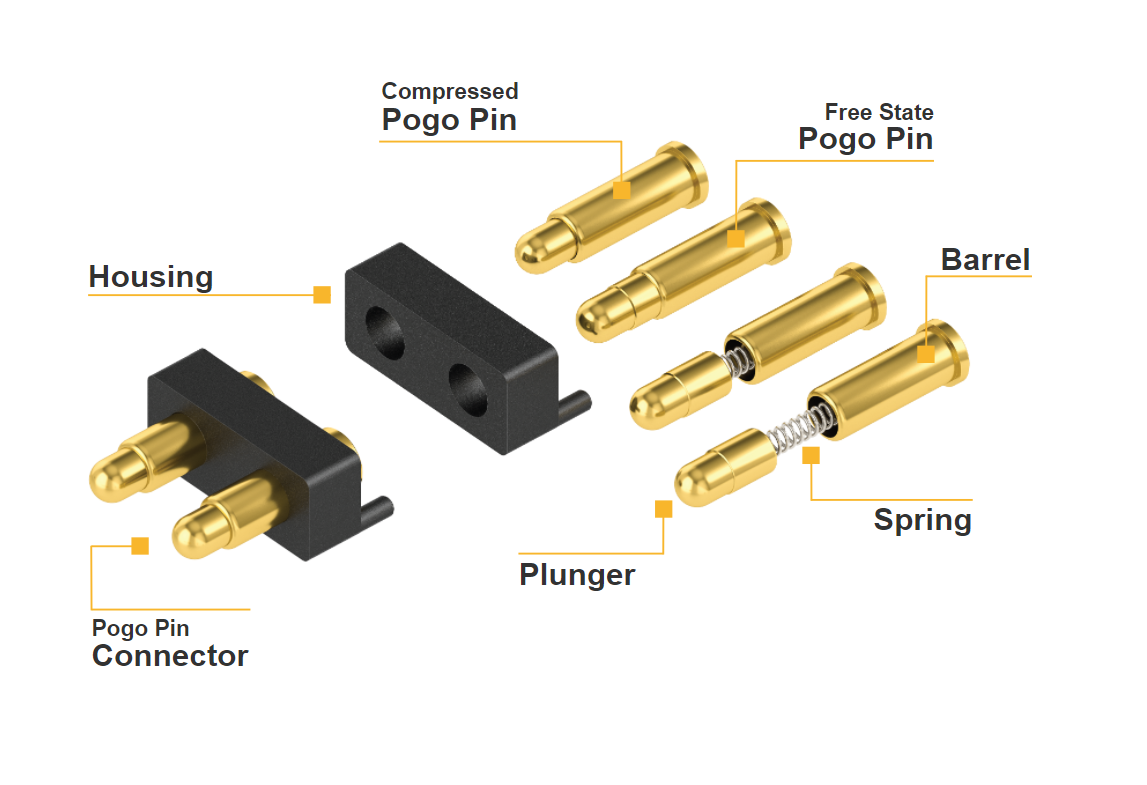

Большинство внутренних проводников соединителя используют методы эластичного соединения, такие как эластичное соединение пружинного типа, эластичное соединение типа гнезда, эластичное соединение сильфонного типа и так далее. Среди них конструкция эластичного соединения домкрата с прорезями проста, стоимость обработки низкая, сборка более удобна, а диапазон применения является самым широким.
1. Внутренний проводник закреплен ненадежно
Для сборки в конструкции многих коаксиальных ВЧ разъемов (например, N-типа, 3,5 мм) внутренний проводник делится на две части на диэлектрической опоре, а затем соединяется винтами. Однако из-за малого диаметра внутреннего проводника, если на резьбовое соединение не нанести клей для его фиксации во время сборки, прочность соединения внутреннего проводника будет очень низкой, особенно для некоторых небольших коаксиальных ВЧ-разъемов. Поэтому при многократном соединении и разъединении соединителя под длительным действием кручения и растяжения нить внутреннего проводника может ослабнуть и отвалиться, что приведет к нарушению соединения.
Одна из наиболее часто используемых конструкций коаксиальных ВЧ-разъемов состоит в том, что внутренний проводник, диэлектрическая опора и внешний проводник скрепляются вместе с помощью клея. Если количество клея, нанесенного в этой конструкции, недостаточно или прочность соединения клея недостаточна во время сборки, склеенная часть может сломаться из-за силы во время использования, что приведет к вращению или осевому перемещению внутреннего проводника, и внутренние проводники. Хороший электрический контакт не может быть сформирован, и соединение нарушается.
Способ улучшения: когда коаксиальный разъем собран, на резьбовое соединение можно нанести соответствующее количество токопроводящего клея или фиксатора резьбы, чтобы повысить надежность резьбового соединения. Следует выбирать клеи с более высокой прочностью сцепления, а клей должен при склеивании заполнять все склеиваемое отверстие; накатка на склеенной части внутреннего проводника увеличивает площадь контакта между внутренним проводником и клеем для предотвращения вращения внутреннего проводника; правильно отрегулируйте внутренний проводник. Радиальные размеры и допуски проводника, внешнего проводника и диэлектрической опоры делают посадку между внутренним проводником и диэлектрической опорой, между диэлектрической опорой и внешним проводником посадкой с натягом, а также могут три крепче подходят друг к другу.
2. Неправильный размер гнезда или штыря внутреннего проводника
Если диаметр отверстия внутреннего проводника штекера меньше указанного размера, когда штифт внутреннего проводника штыря входит в гнездо, гнездо будет чрезмерно расширено, величина деформации превысит диапазон упругой деформации, пластичность произойдет деформация, и проводник в гнезде будет поврежден; Напротив, если диаметр штыря слишком мал, когда штырь и гнездо совпадают, зазор между штырем и стенкой гнезда слишком велик, два внутренних проводника соединителя не могут находиться в тесном контакте. , контактное сопротивление становится большим, а электрические характеристики разъема также будут плохими.
Метод улучшения: если соответствие гнезда и штыря разумно, мы можем использовать силу вставки и удерживающую силу штифта стандартного калибра и проводника в гнезде для измерения. Для соединителей N-типа усилие вставки, когда диаметр Φ1,676 0 плюс 0,005 стандартного штифта соответствует разъему, должно быть меньше или равно 9 Н, а удерживающее усилие, когда диаметр штифта стандартного калибра Φ1.6000-0.005 и внутренний проводник разъема совпадают Больше или равно 0,56 Н.
Таким образом, мы можем использовать усилие вставки и усилие удержания в качестве стандартов проверки. Регулируя размер и допуск гнезда и штыря, а также процесс старения проводника в гнезде, можно регулировать силу вставки и удерживающую силу между штырем и гнездом. в соответствующем диапазоне.
