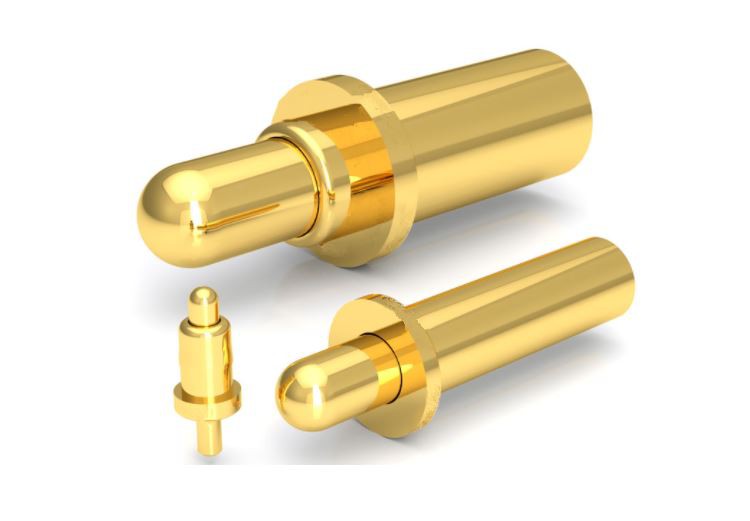

Штифты Pogo подходят для различных размеров тока
Pogo-pin является основной частью прецизионных разъемов, используемых в базовых станциях или терминалах связи, автомобилях, медицинской помощи, дронах, промышленности, аэрокосмической и других областях. Будь то сигнал или ток, он может быть передан через этот штифт. С развитием общества все больше и больше продуктов требуют передачи высокого тока, быстрой зарядки, и даже некоторые продукты имеют требования к защите от молнии, что также делает способность выдерживать ток пого-булавки' все выше и выше. В настоящее время существуют следующие технологии производства пружинных гильз:
1. Пружинный наперсток с плоским дном: игла этой конструкции представляет собой плоскодонный тип, который прост в обработке и имеет самую низкую стоимость, а пружинный штифт и трубка пружинного штифта хороши, но существует высокий риск игла и трубка иглы не контактируют и сбой питания, а также высокое контактное сопротивление продукта. Он очень большой. Продукты с такой структурой обычно используются только в тех случаях, когда требования к продукту особенно низкие, а сила тока особенно мала. В настоящее время обычные крупные компании в основном не выбирают эту структуру.
2. Наперсток со скошенной пружиной: игла этой конструкции представляет собой скошенную поверхность, обработка более сложная, стоимость относительно высока, а пружинный штифт плохой, но игла продукта и трубка иглы находятся в хорошем контакте, и контакт сопротивление также очень мало, в основном из-за пружины. Сила упругости иглы имеет боковую составляющую, так что игла и трубка иглы находятся в стабильном контакте. Эта конструкция широко используется на фабриках пого-штифтов и используется только в тех случаях, когда ток мал.
3. Стальной шариковый пружинный наперсток: игла этой конструкции представляет собой скос, под которым будет добавлен стальной шарик. Эта структура сложна в обработке, стоимость относительно высока, а пружинный штифт и трубка пружинного штифта плохие, а пространство, занимаемое трубкой иглы, также велико, но игла продукта и трубка иглы находятся в хорошем контакте, и контактное сопротивление также очень мало, главным образом потому, что пружина действует на кончик иглы как упругая сила. Боковая составляющая силы, обеспечивающая стабильный контакт между иглой и трубкой иглы. Стальной шар также имеет дополнительный канал для протекания тока. Эта структура широко используется на фабриках пого-штифтов и используется в случаях, когда ток средний и большой.
4. Пружинный наперсток с внутренней втулкой: головка иглы этой конструкции скошена, и под ней добавлена внутренняя втулка. Эта структура сложна в обработке, стоимость относительно высока, а трубка с пружинным штифтом относительно плохая, а пространство, занимаемое трубкой иглы, меньше, чем у стального шарового типа, но игла продукта и трубка иглы в хороший контакт, а контактное сопротивление тоже очень мало, в основном потому, что пружина имеет боковую составляющую силы пружины иглы, что позволяет обеспечить более стабильный контакт между иглой и трубкой иглы. Внутренняя втулка также добавляет канал тока. Эта конструкция широко используется на заводах по производству пружинных наперстков, и она будет использоваться в случаях, когда ток средний и большой.
