Антенна для наушников TWS Bluetooth
Самая большая причина, по которой наушники Bluetooth так популярны, заключается в том, что они беспроводные и избавлены от оков проводных кабелей наушников. Гарнитуры Bluetooth передают сигналы с помощью радиоволн, поэтому конструкция антенны очень важна. В этой статье кратко представлены распространенные типы антенн, используемых в портативных цифровых устройствах.
1. Антенна на печатной плате.
Антенна для печатной платы представляет собой антенну, состоящую непосредственно из медной фольги на печатной плате, которая имеет преимущества низкой стоимости, высокой стабильности партии и отсутствия отладки в производстве. Недостатком является то, что он подходит только для одной полосы частот, а поскольку он состоит из медной фольги печатной платы, положение антенны относительно ограничено. Кроме того, для антенны на печатной плате обычно требуется большая площадь запаса, и размер самой антенны также велик. Антенны на печатной плате широко используются в ноутбуках, телевизионных приставках и т. д. Антенны на печатной плате в Bluetooth-гарнитурах показаны на следующем рисунке:

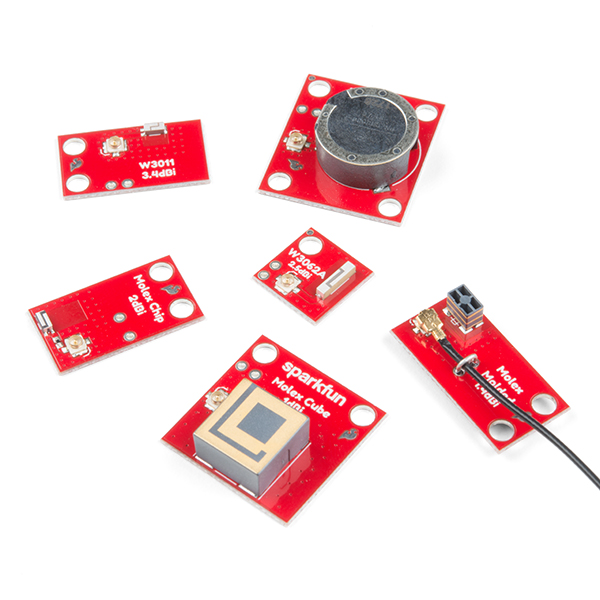

2. Керамическая антенна.
Керамическая антенна представляет собой миниатюрную антенну, подходящую для устройств Bluetooth. Занимает мало места и обладает хорошей производительностью. Он имеет узкую полосу пропускания, и трудно достичь нескольких частотных диапазонов. Это может эффективно улучшить интеграцию материнской платы и уменьшить ограничение антенны на ID.; Дизайн должен быть импортирован в начале определения платы. Керамические антенны делятся на блочные керамические антенны и многослойные керамические антенны:
Блочная антенна: весь керамический корпус спекается при высокой температуре, а затем металлическая часть антенны печатается на поверхности керамического блока.
Многослойная антенна: при обжиге используется метод низкотемпературного совместного обжига, чтобы сказать, что многослойная керамика укладывается и выравнивается, а затем спекается при высокой температуре, поэтому металлический проводник антенны может быть напечатан на каждом керамическом диэлектрическом слое. в соответствии с требованиями к конструкции, так что он может эффективно уменьшить размер антенны и может достичь цели скрытия антенны.
Поскольку диэлектрическая проницаемость самой керамики выше, чем диэлектрическая проницаемость печатной платы, использование керамической антенны может эффективно уменьшить размер антенны, сохраняя при этом производительность антенны. Недостаток керамических антенн в том, что они имеют проблемы с согласованностью, они большие, а также ограничены при размещении. Керамические антенны чаще всего используются в продуктах IoT, таких как антенны GPS и антенны Bluetooth.
3. Антенна ЛДС.
