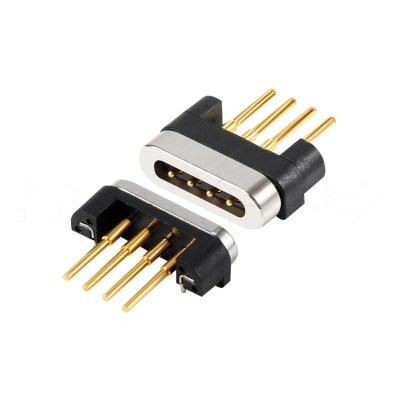

4-контактный магнитный разъем Pogo Pin

1

接触电阻

30 МОм Макс @wordking ход
(所有工作行程范围内动态电阻)

2

绝缘电阻
(单Pin不适用)

500 МОм Мин

3

耐电压测试
(单Pin不适用)

Отсутствие вспышки, сброса воздуха, поломки или утечки

4

额定电流测试

30°C Макс.
повышение температуры при заданном токе

机械性能 (Механические характеристики)

1

弹力测试

обратитесь к чертежу продукта

2

保持力测试
(单Pin不适用)

0.5Kgf(4.5N)Мин.

3

耐久性

10 000 циклов Мин.
(工作行程范围内动态电阻)

4

振动测试

Нет физических повреждений, нет электрического разрыва более 1i секунды.

5

机械冲击测试

Нет физических повреждений, нет электрического разрыва более 1i секунды.

环境测试性能 (Environmental)

1

可焊性

зона покрытия припоя Мин.95%

2

盐雾腐蚀试验

Никаких физических повреждений. Сопротивление после испытания 100МомМакс.

3

耐焊锡热

Отсутствие трещин, стружки, плавления или волдырей

4

高湿测试

Отсутствие физических повреждений, Сопротивление после теста 100 МОм Макс.

5

冷热冲击测试

Отсутствие физических повреждений, Сопротивление после теста 100МомМакс.

6

高温测试

Отсутствие физических повреждений, Сопротивление после теста 100МомМакс.
